Khái niệm

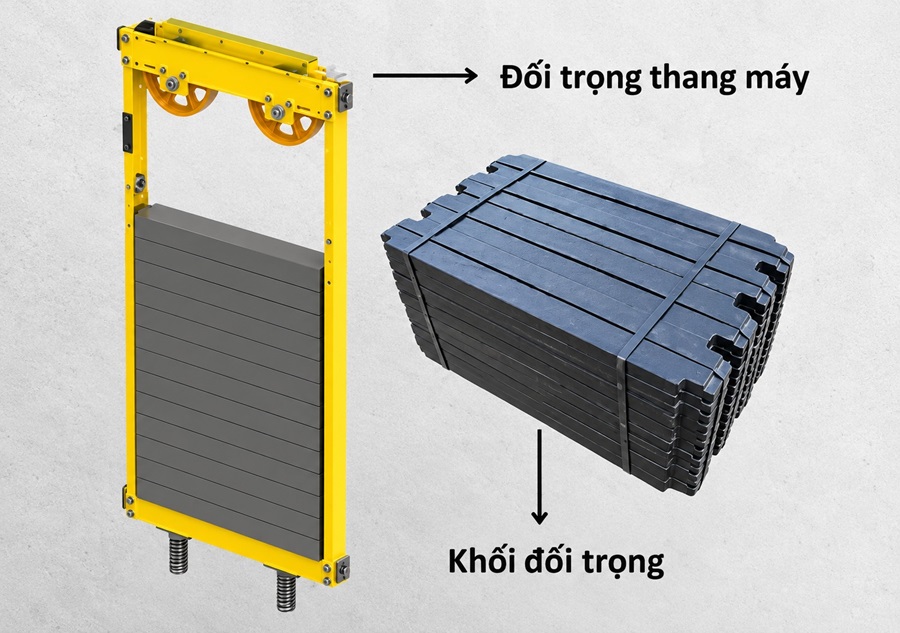

Đối trọng thang máy là bộ phận được đặt trong giếng thang và nối với cabin bằng hệ thống đai tải hoặc cáp. Bộ phận này thường đi với thang máy cáp kéo (traction elevator), giúp duy trì lực kéo giữa puly và dây treo, cân bằng trọng lượng cabin cùng một phần tải ở trong.
Vai trò
Về vai trò thì đối trọng thang máy có 3 vai trò chính như sau:
Tuy nhiên, đối trọng sẽ không giúp thang máy an toàn tuyệt đối. Hệ thống này sẽ cần phanh, bộ khống chế vượt tốc, ray dẫn hướng thang máy và nhiều bộ phận bảo vệ khác.

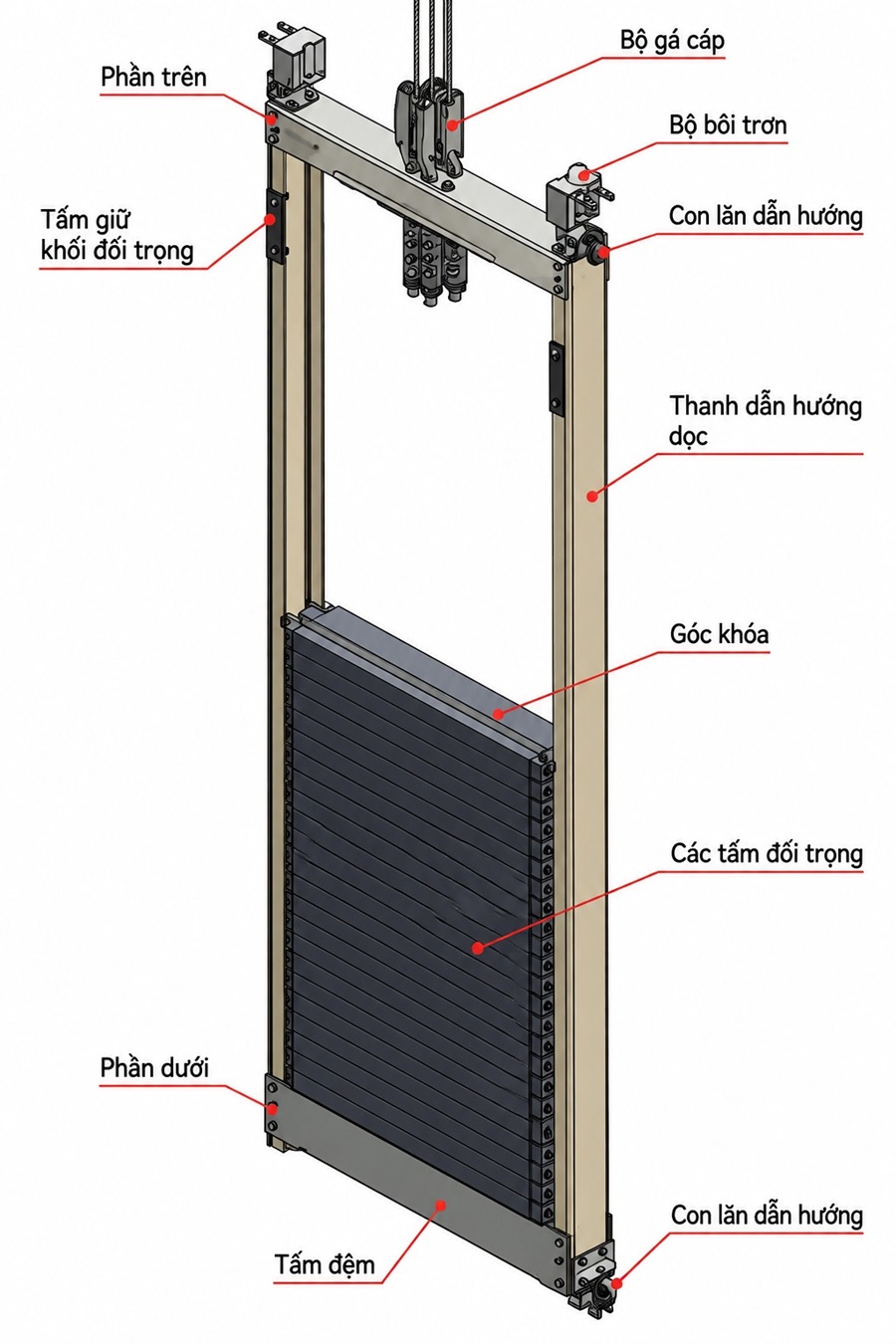

Đối trọng thang máy là một hệ thống gồm 5 bộ phận kết hợp với nhau bao gồm:

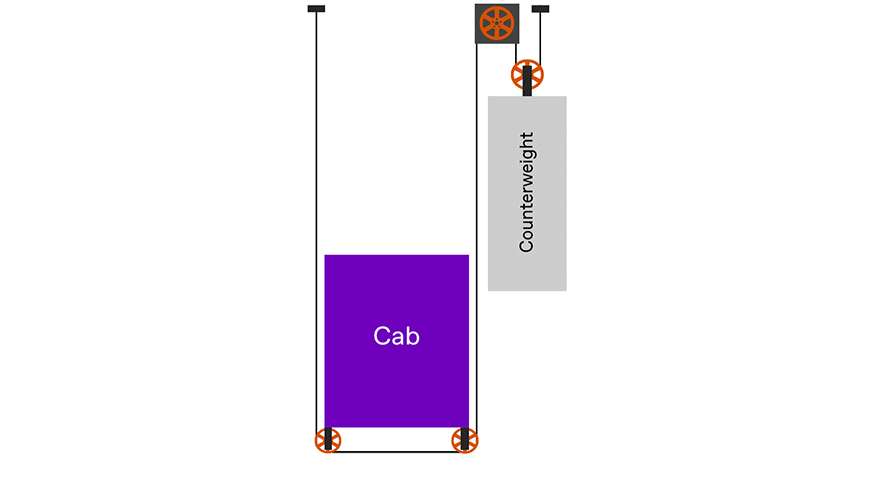

Đối trọng thang máy cáp kéo hoạt động dựa trên cơ thế cân bằng trọng lượng và chuyển động ngược chiều giữa đối trọng và cabin. Cụ thể như sau:
Nhờ được cân bằng tải trọng, máy kéo không phải sử dụng toàn bộ công suất để nâng cabin và hành khách. Động cơ chủ yếu tạo ra lực để thắng phần chênh lệch giữa hai bên, từ đó giúp thang vận hành ổn định, giảm mức tiêu thụ năng lượng và hạn chế tải tác động lên hệ thống truyền động.
Trọng lượng của đối trọng thang máy có công thức tính chung như sau:
Trọng lượng của Đối trọng = Trọng lượng cabin rỗng + (Mức tải tối đa của cabin) / 2
Trong đó, trọng lượng cabin rỗng là khối lượng của cabin khi chưa có người hoặc hàng hóa. Tải trọng định mức là khối lượng tối đa mà cabin được thiết kế để chở.
Ví dụ, thang máy có tải trọng định mức 1.000 kg, trong khi cabin rỗng nặng 600 kg. Khi lấy 50% tải trọng định mức để tính đối trọng, khối lượng đối trọng cần thiết là: 600 + (1.000 ÷ 2) = 1.100 kg. Như vậy, đối trọng của thang máy này sẽ có khối lượng khoảng 1.100 kg.
Xem thêm: Kích thước thang máy gia đình tiêu chuẩn
Đối trọng thang máy có thể lắp đặt ở 2 vị trí chính tùy thuộc vào thiết kế của thang máy bao gồm: Đối trọng sau và đối trọng hông. Mỗi vị trí lắp đặt đều có những đặc điểm và ưu điểm riêng, phù hợp với không gian và nhu cầu sử dụng khác nhau.
| Vị trí | Đối trọng hông | Đối trọng sau |
| Loại thang phù hợp | Thang máy gia đình, thang máy thương mại có hố thang rộng | Thang máy gia đình, thang máy thương ,mại có hố thang hẹp, chiều sâu lớn |
| Ưu điểm | - Tận dụng chiều rộng hố thang, đùng có công trình có chiều rộng lớn - Không yêu cầu hố thang quá sâu, có thể dùng cho nhà nhỏ | - Tận dụng tối đa diện tích ngang, giúp tối ưu hóa không gian lắp đặt thang máy cho công trình có chiều rộng nhỏ - Dễ bảo trì và kiểm tra |
| Nhược điểm | - Chiều ngang hố thang cần rộng hơn để chứa đối trọng và cabin. - Bảo trì đối trọng sẽ phức tạp hơn do được đặt cạnh cabin | - Yêu cầu chiều sâu hố thang lớn hơn. - Khó khăn hơn trong việc lắp đặt tại công trình có chiều sâu hạn chế. |

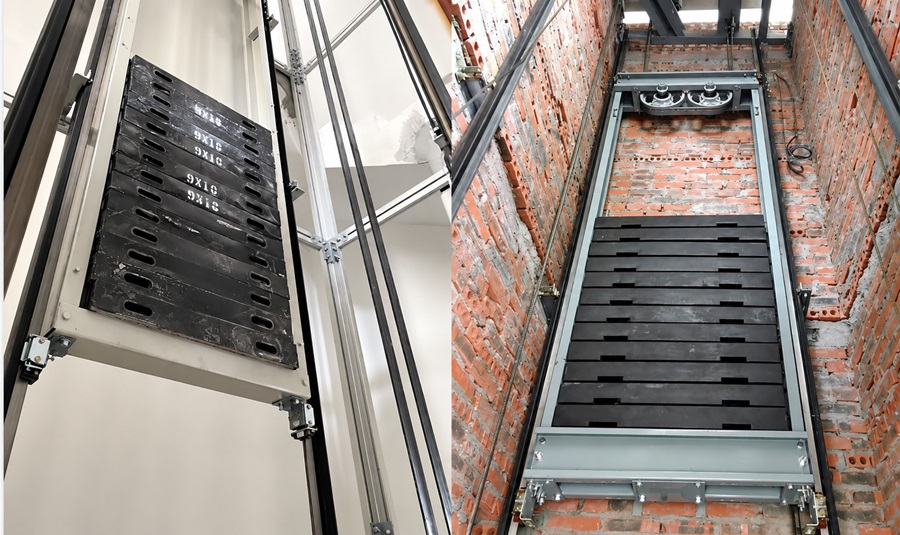

Việc lắp đặt đặt đối trọng sai cách sẽ làm ảnh hưởng đến tuổi thọ của toàn bộ hệ thống thang máy. Dưới đây là một số lưu ý quan trọng khi lắp đặt đối trọng cho thang:
Thang máy có đối trọng và không đối trọng sẽ khác như ở 5 tiêu chí như sau:
| Tiêu chí | Thang máy có đối trọng | Thang máy không đối trọng |
| Công nghệ | Cáp kéo | Trục vít, thủy lực |
| Nguyên lý vận hành | Chuyển động ngược chiều giữa cabin và đối trọng | Cabin được nâng hạ trực tiếp bằng hệ thống truyền động |
| Không gian lắp đặt | Cần không gian cho đối trọng | Không cần |
| Ứng dụng | Nhà ở, chung cư, văn phòng | Nhà ở, công trình có diện tích nhỏ |
| Giá thành | Hợp lý hơn | Cao hơn |
Hy vọng những thông tin trên đã giúp bạn hiểu rõ hơn về cấu tạo, nguyên lý hoạt động và vai trò của đối trọng trong thang máy. Nếu đang có nhu cầu lắp đặt thang máy, bạn nên lựa chọn đơn vị có chuyên môn để được tư vấn hoặc liên hệ ngay với Trường Sinh để được cung cấp đầy đủ thông tin.
