Thang máy cáp kéo: Cấu tạo, phân loại và ưu nhược điểm

Thang máy cáp kéo là gì?

Thang máy cáp kéo là loại thang máy dùng hệ thống cáp thép hoặc cáp dẹt nối cabin với đối trọng, kéo qua puly bằng động cơ đặt ở trên đỉnh giếng hoặc được tích hợp gọn gàng trong kết cấu thang máy.

Có 4 dạng kết cấu thang máy cáp kéo gồm:

Loại thang	Đặc điểm	Ảnh minh họa

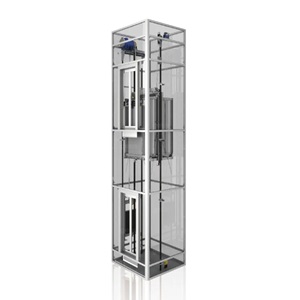

Cáp kéo truyền thống	Có ray dẫn hướng 2 bên, phù hợp với xây mới, không giới hạn diện tích giếng thang
Cáp kéo khung balo	Ray dẫn hướng 1 bên, phù hợp với tải trọng nhỏ, hố thang hẹp
Cáp kéo sàn nâng	Thiết kế dạng platform, có đối trọng, dễ bảo trì

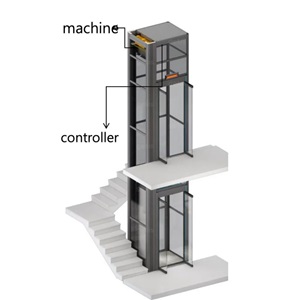

Cáp kéo không đối trọng	Động cơ đặt trên đỉnh giếng, tăng diện tích cabin đến 30%

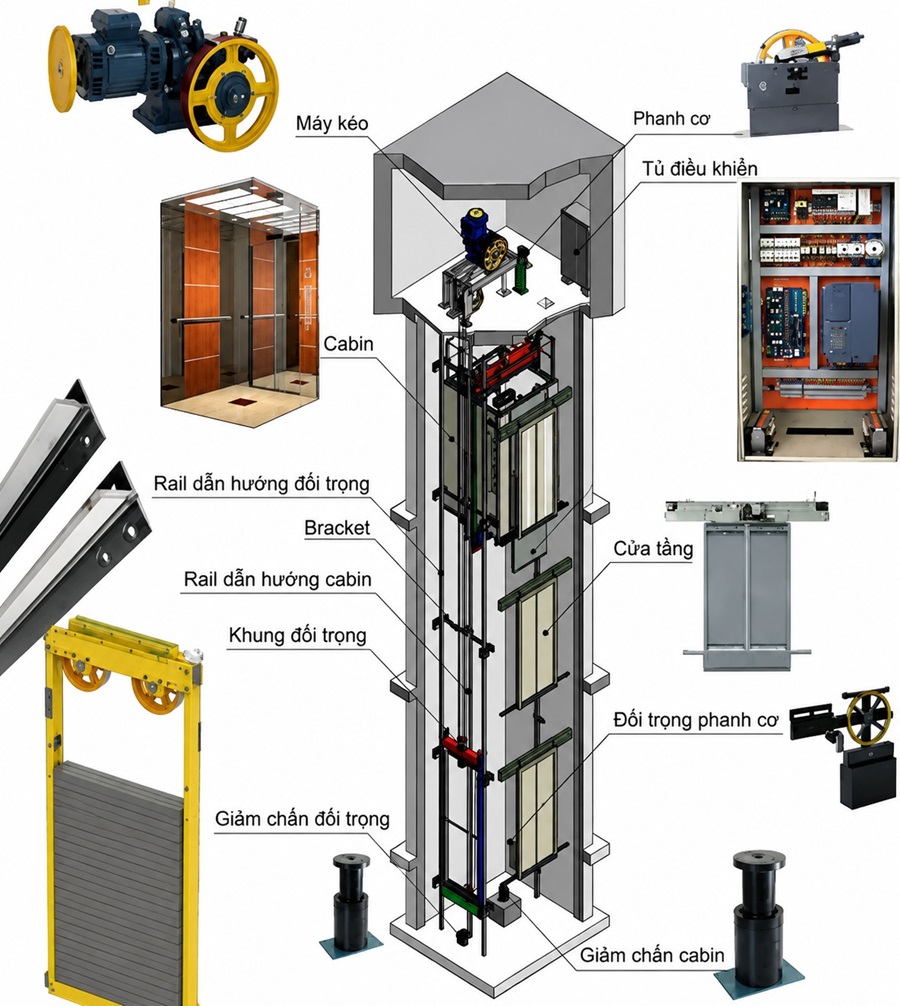

 Cấu tạo của thang máy cáp kéo

Thang máy cáp kéo có cấu tạo tương đối phức tạp gồm nhiều bộ phận hoạt động phối hợp chặt chẽ như:

• Động cơ: Tạo ra lực kéo chủ lực, giúp cabin hoạt động. Công suất hoạt động sẽ phụ thuộc vào tải trọng và kích thước cabin.
• Tủ điện: Điều phối hoạt động của thang, được lập trình linh hoạt theo nhu cầu sử dụng nhằm tối ưu hóa trải nghiệm người dùng.
• Cabin: Là phần không gian dành cho người dùng đứng trong thang. Có thiết kế đa dạng mẫu mã, chủng loại, kích thước, phong cách, phù hợp với nhiều loại công trình.
• Đối trọng: Thiết kế có trọng lượng tương đương với cabin, dùng để tạo ra lực kéo tương phản với cabin, đảm bảo sự vận hành êm ái của thang.
• Ray dẫn hướng: Thiết kế dọc giếng thang, đảm bảo cho cabin và đối trọng thang máy nằm ở đúng vị trí thiết kế trong hố thang máy, đảm bảo cabin không bị lệch trục, an toàn khi vận hành.
• Cửa cabin và cửa tầng: Thiết kế mở và đóng một cách mượt mà và nhẹ nhàng. Đồng thời được trang bị hệ thống chống kẹt cửa, đảm bảo an toàn khi có vật cản trong quá trình mở hoặc đóng.
• Thắng cơ: Đảm nhận vai trò điều chỉnh tốc độ cabin thang máy. Khi cabin di chuyển vượt quá tốc độ cho phép, bộ hạn chế tốc độ sẽ kích hoạt để đảm bảo an toàn.
• Hệ thống an toàn khác: Cứu hộ tự động khi mất điện, cảm biến cửa phát hiện vật cản, cảm biến quá tải, công tắc giới hạn hành trình.

Các loại thang máy cáp kéo phổ biến

Có những loại thang máy cáp kéo gồm:

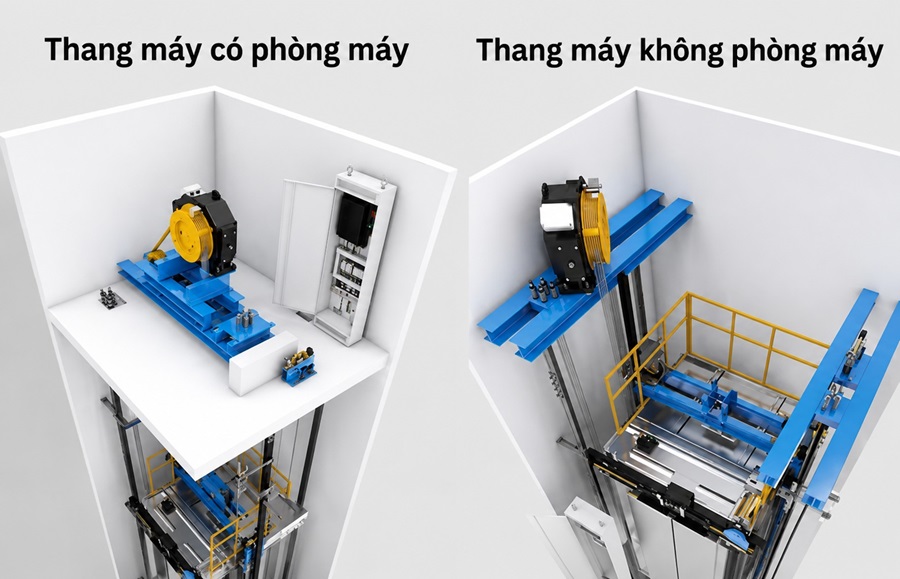

Thang máy cáp kéo có phòng máy

Thang máy cáp kéo có phòng máy là dòng thang máy phổ biến nhất, được thiết kế với phòng máy riêng biệt nằm trên cùng công trình. Đây cũng là nơi đặt toàn bộ hệ thống điều khiển và động cơ kéo, điều khiển thang máy hoạt động ổn định hơn.

• Ưu điểm: Kết cấu ổn định, dễ dàng thi công lắp đặt, bảo dưỡng thuận tiện, có thể áp dụng trong nhiều công trình.
• Nhược điểm: Loại thang máy này thường yêu cầu diện tích hơn so với các dòng thang máy khác. Yêu cầu độ sâu hố pit tối thiểu phải từ 25cm trở lên.

Thang máy cáp kéo không phòng máy

Đây là loại thang máy loại bỏ hoàn toàn nhu cầu xây dựng phòng máy ở trên cùng, phù hợp với các công trình có quy mô nhỏ. Loại thang này sẽ được thiết kế với động cơ sẽ được tích hợp trên đỉnh hố thang, tủ điện thì được đặt bên ngoài hố thang.

• Ưu điểm: Tiết kiệm diện tích, chi phí xây dựng vì không phải thi công xây dựng phòng máy.
• Nhược điểm: Giá thành cao hơn và yêu cầu xử lý kỹ thuật khắt khe. Ngoài ra việc bảo trì cũng có thể bất tiện hơn.

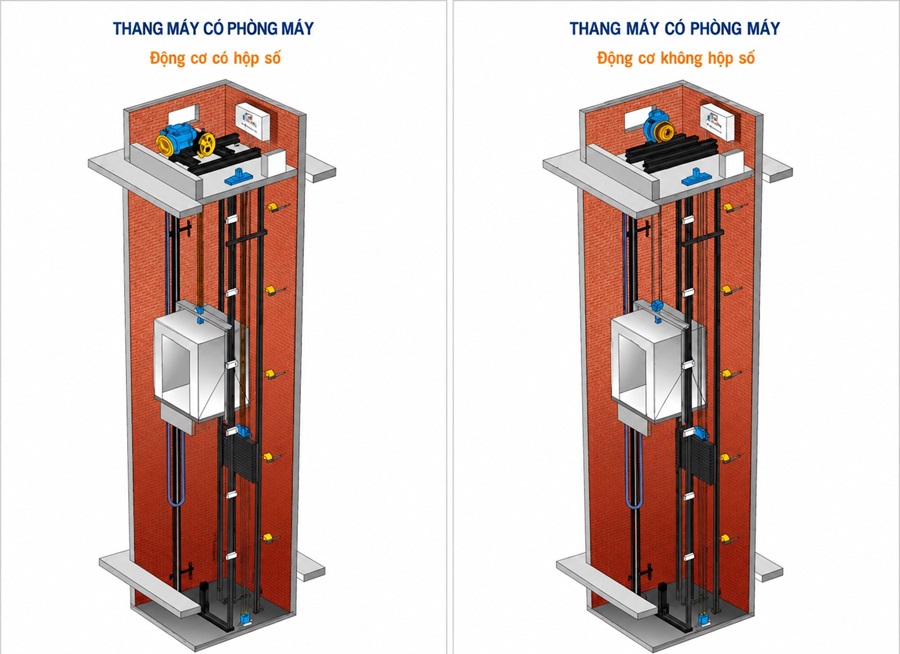

Thang máy có hộp số

Thang máy sử dụng động cơ thường được ứng dụng trong các công trình yêu cầu đáp ứng tải trọng lớn như tòa nhà cao tầng, trung tâm thương mại…Loại thang này cần thang có phòng máy riêng biệt để chứa hệ thống máy móc và thiết bị điều khiển.

• Ưu điểm: Khả năng chịu tải lớn, vận hành ổn định và bền bỉ, thích hợp công trình có tần suất sử dụng thang máy liên tục, số lượng người lớn.
• Nhược điểm: Tiêu thụ nhiều năng lượng so với thang máy thường, chiếm nhiều diện tích hơn để lắp phòng máy. Khi vận hành sẽ phát ra tiếng ồn.

Thang máy không hộp số

Là một những lựa chọn phổ biến hiện nay, sử dụng công nghệ loại bỏ phòng máy.

• Ưu điểm: Tối ưu được không gian sử dụng, vận hành êm ái, độ ồn thấp. Động cơ cũng ít phải bảo trì, tiết kiệm chi phí bảo dưỡng.
• Nhược điểm: Giá thành cao hơn so với dòng thang máy truyền thống có hộp số. Tải trọng thang cũng hạn chế hơn, phù hợp nhất với những chung cư mini.

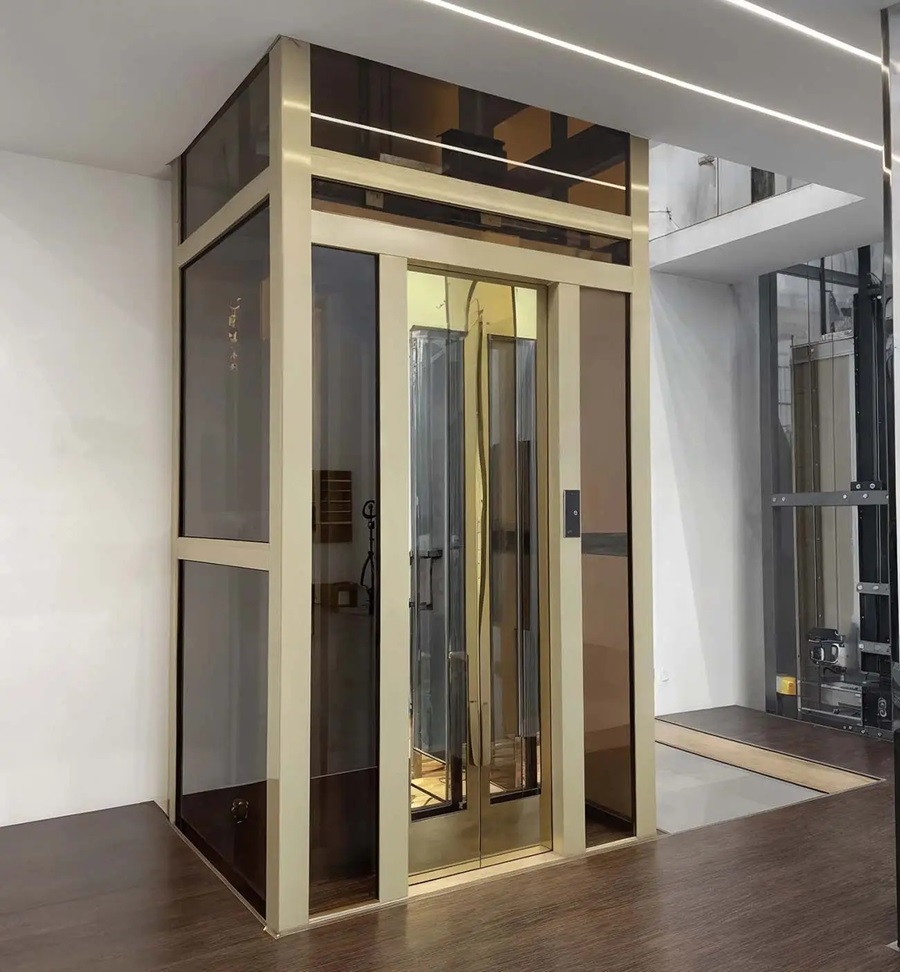

Ưu nhược điểm của thang máy cáp kéo

Ưu điểm

Một số ưu điểm đáng chú ý của thang máy cáp kéo gồm:

• Đáp ứng nhiều mức tải trọng: Thang máy cáp kéo có nhiều lựa chọn tải trọng, từ khoảng 250kg đến vài nghìn kg, phù hợp cho cả nhu cầu đi lại của gia đình và vận chuyển trong các công trình lớn.
• Nhiều lựa chọn về tốc độ: Tốc độ vận hành có thể được thiết kế phù hợp với quy mô công trình, thường từ khoảng 30–90 m/phút hoặc cao hơn đối với các tòa nhà chuyên dụng.
• Ứng dụng cho nhiều loại công trình: Dòng thang này có thể lắp đặt tại nhà ở, biệt thự, văn phòng, khách sạn, trung tâm thương mại và các tòa nhà cao tầng.
• Công nghệ phổ biến, dễ sử dụng: Đây là loại thang máy được ứng dụng rộng rãi nên việc vận hành, bảo trì và thay thế linh kiện thường thuận tiện hơn.
• Chi phí phù hợp với nhiều công trình: So với một số dòng thang máy như thang máy trục vít hoặc thủy lực, thang máy cáp kéo thường có mức đầu tư hợp lý hơn, đặc biệt với công trình nhà ở.
• Khả năng vận chuyển đa dạng: Ngoài thang chở người, hệ thống cáp kéo còn được ứng dụng cho thang tải hàng, thang chở giường bệnh, thang tải ô tô và nhiều mục đích vận chuyển khác.

Nhược điểm

Bên cạnh những ưu điểm trên, thang máy cáp kéo cũng có một số hạn chế cần cân nhắc:

• Yêu cầu không gian lắp đặt phù hợp: Hệ thống cần hố thang, hố pit và một số dòng có thể cần không gian kỹ thuật riêng. Điều này có thể gây khó khăn với nhà cải tạo hoặc công trình có diện tích hạn chế.
• Cần kiểm tra và bảo trì cáp định kỳ: Cáp tải là bộ phận quan trọng chịu lực trong quá trình vận hành, vì vậy cần được kiểm tra thường xuyên để đảm bảo độ an toàn.
• Chi phí đầu tư ban đầu có thể tương đối cao: So với các giải pháp nâng hạ đơn giản, thang máy cáp kéo đòi hỏi hệ thống cơ khí, điều khiển và thiết bị an toàn phức tạp hơn.
• Có thể phải cải tạo kết cấu công trình: Với những ngôi nhà đã xây dựng, việc lắp thêm thang máy đôi khi cần gia cố hoặc điều chỉnh một phần kết cấu để đáp ứng yêu cầu kỹ thuật.

Tuy nhiên, nếu được khảo sát, thiết kế và lắp đặt đúng tiêu chuẩn, nhiều hạn chế của thang máy cáp kéo hoàn toàn có thể được xử lý và tối ưu phù hợp với từng công trình.

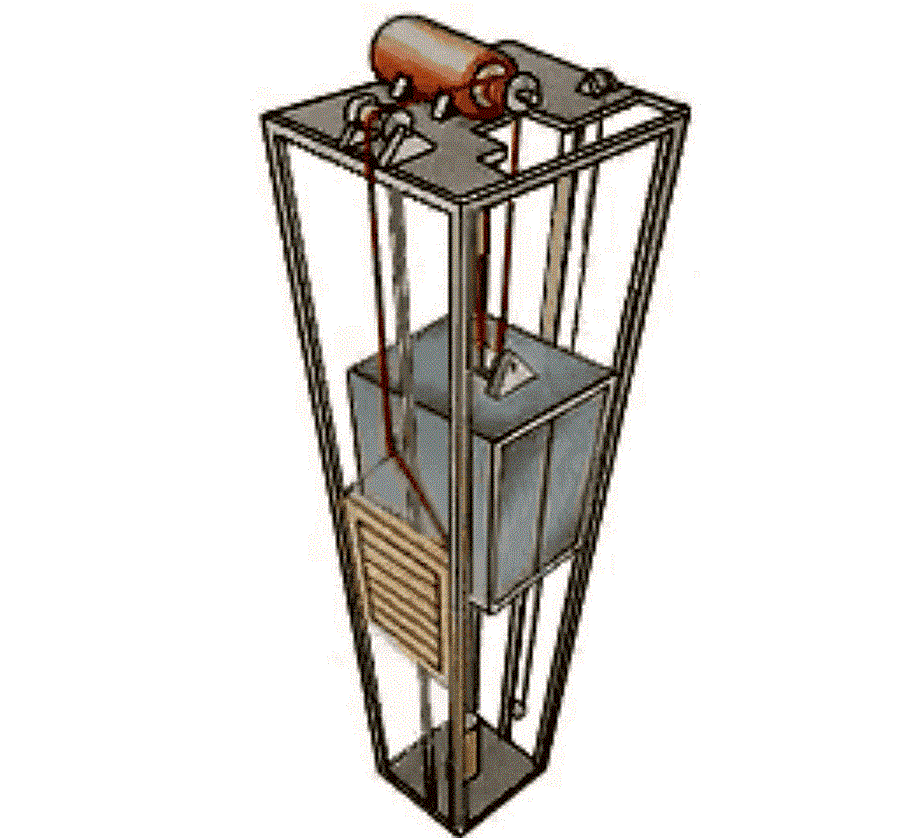

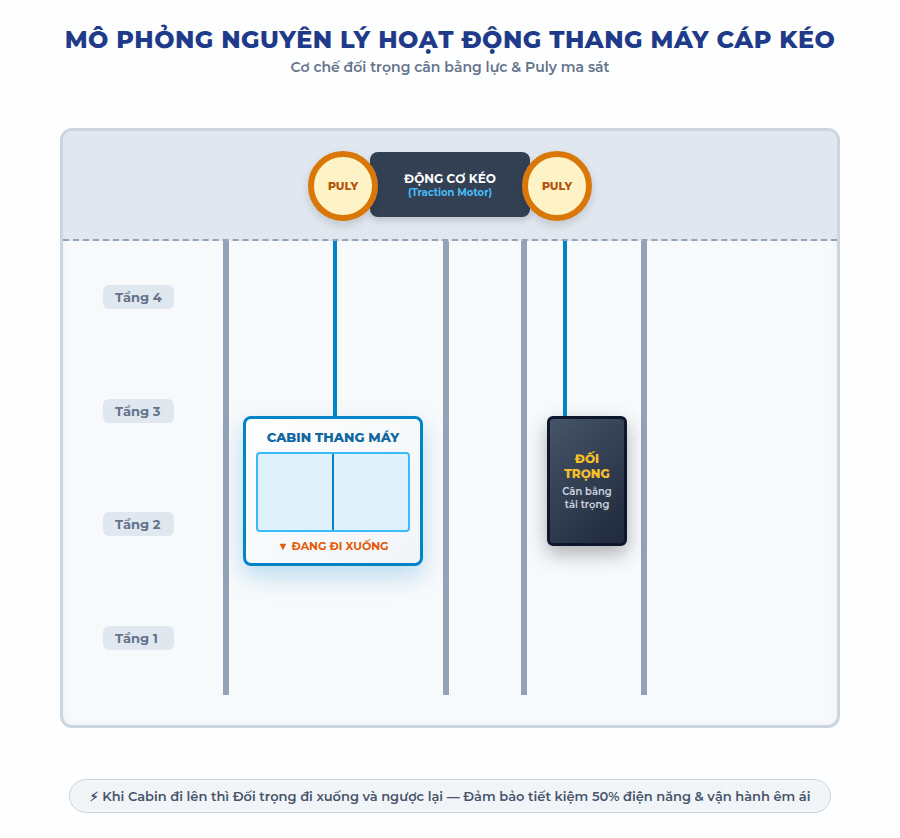

Nguyên lý hoạt động của thang máy cáp kéo

Quy trình vận hành của thang máy có thể diễn ra theo các bước sau:

• Nhận tín hiệu gọi tầng: Khi người sử dụng nhấn nút gọi tầng, tín hiệu sẽ được truyền đến tủ điện điều khiển trung tâm.
• Kích hoạt động cơ và puly: Hệ thống điều khiển kích hoạt động cơ điện, làm xoay puly và kéo cabin di chuyển dọc theo ray dẫn hướng một cách chính xác, mượt mà.
• Cân bằng cabin và đối trọng: Cabin được kết nối với hệ thống đối trọng thông qua cáp chắc chắn. Khi cabin đi lên, đối trọng sẽ đi xuống và ngược lại, giúp cân bằng tải trọng, giảm áp lực cho động cơ và tiết kiệm điện năng.
• Kiểm soát vị trí cabin: Các cảm biến thông minh liên tục theo dõi vị trí cabin để đảm bảo thang máy dừng chính xác tại tầng được yêu cầu.
• Mở cửa khi đến tầng: Khi cabin dừng đúng vị trí, hệ thống sẽ tự động mở cửa cabin và cửa tầng để người dùng di chuyển ra ngoài.
• Kích hoạt hệ thống an toàn khi có sự cố: Trong trường hợp đứt cáp hoặc thang di chuyển vượt quá tốc độ cho phép, thắng cơ an toàn sẽ lập tức kẹp chặt cabin vào ray dẫn hướng, giúp cabin dừng lại và hạn chế nguy cơ rơi tự do.

Báo giá thang máy cáp kéo cập nhật mới nhất

* Lưu ý: Bảng giá trên chỉ mang tính chất tham khảo, bạn đọc vui lòng liên hệ với Trường Sinh qua hotline hoặc tham khảo ngay Báo giá thang máy gia đình mới nhất của chúng tôi để đưa ra phương án đầu tư phù hợp.

Nhìn chung, thang máy cáp kéo là giải pháp di chuyển phù hợp với nhiều loại công trình nhờ khả năng vận hành ổn định, đa dạng tải trọng và ứng dụng linh hoạt. Việc khảo sát, thiết kế và lắp đặt đúng tiêu chuẩn sẽ giúp thang máy vận hành an toàn, bền bỉ và đáp ứng tốt nhu cầu sử dụng lâu dài.
