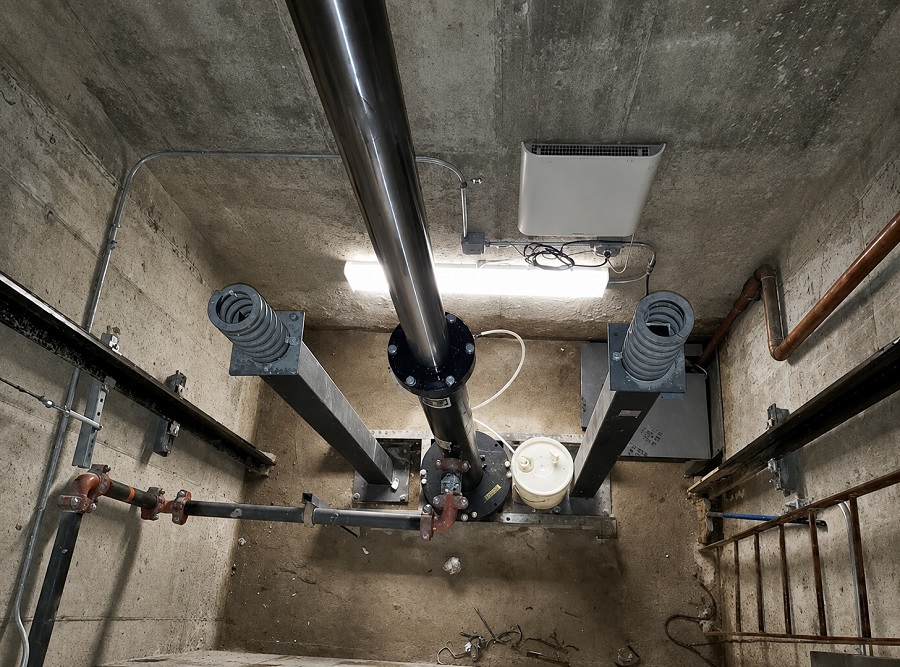

Hố pit thang máy là phần không gian ở dưới cùng của hố thang (giếng thang), là nơi thang máy di chuyển lên xuống giữa các tầng trong công trình. Hố pít thường được đào sâu xuống lòng đất để tạo ra đủ không gian cho thang máy hoạt động an toàn và hiệu quả. Hố pit thang máy sẽ có đáy bằng phẳng, trong một số trường hợp đặc biệt có thể sử dụng đáy bằng thép nhưng ít.
Hố pit thang máy có vai trò quan trọng trong việc dừng và khởi động thang máy. Khi thang máy di chuyển đến tầng mong muốn, hố pit sẽ hấp thụ động năng của thang, làm giảm tốc độ và đảm bảo thang dừng an toàn, êm ái.
Bên cạnh đó, nếu trong quá trình vận hành xảy ra sự cố như lỗi kỹ thuật hay quá tải, hố pit thang máy sẽ giúp hấp thụ năng lượng và hạn chế tối đa sự nguy hiểm. Ngoài ra, hố pit thang máy cũng cung cấp không gian để lắp đặt các thiết bị an toàn như hệ thống giảm chấn và bộ dừng khẩn cấp.
Kích thước và độ sâu của hố pit sẽ phụ thuộc vào nhiều yếu tố, bao gồm mục đích sử dụng, loại thang máy, chiều cao công trình và các quy định an toàn, cụ thể:

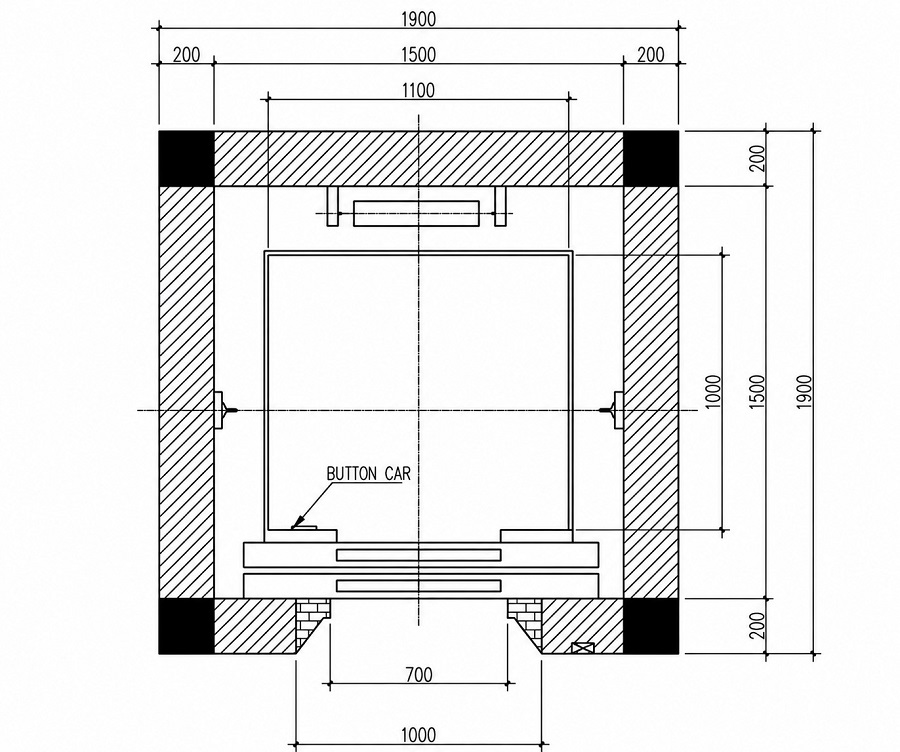

Kích thước hố pit thang máy thường dao động trong khoảng 1060mm x 960mm đến 1560mm x 1460mm.
Độ sâu hố pit thang máy tối thiểu 700mm và tối đa 1400mm. Thang máy có tải trọng càng lớn thì hố pit càng cao:
Bản vẽ thiết kế hố pit thang máy sẽ bao gồm các thông tin về kích thước, vật liệu, khả năng chịu tải, hệ thống an toàn và các yếu tố khác cần thiết của hố thang nhằm đảm bảo thang máy vận hành trơn tru. Đây là một yếu tố quan trọng để đơn vị thi công dựa vào đó để xây dựng hố pit thang máy chính xác, đảm bảo an toàn.

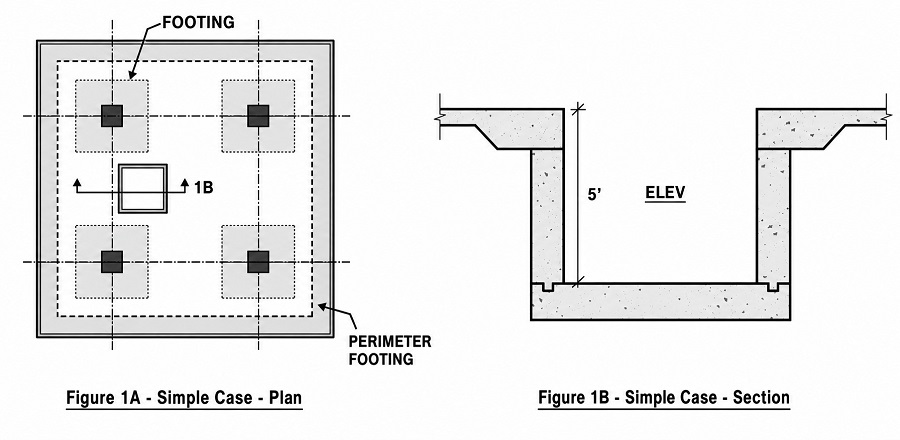

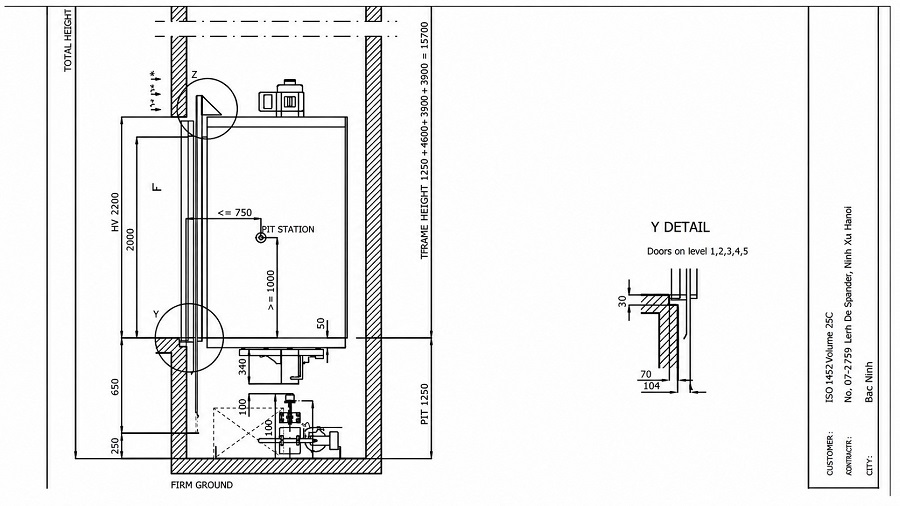

Bạn đọc tham khảo một số mẫu bản vẽ kết cấu của hố pit thang máy ở dưới đây:
Việc thi công hố pit thang máy cần phải đảm bảo những yêu cầu sau:
Hố pit thang máy cần đảm bảo kích thước chiều dài, chiều rộng đủ tiêu chuẩn để cabin di chuyển không bị va chạm với các vách hố. Chiều sâu hố thường từ 0,6 - 1,4, đối với loại thang cáp kéo sử dụng nhà cao tầng, tốc độ di chuyển lớn thì hố pit thang máy phải sâu hơn, từ 1,5 - 2m.
Vật liệu xây dựng hố pit phải có độ bền và khả năng chịu tải tốt, kết cấu chắc chắn. Khi thi công hố pit cần trang bị thang hoặc làm cửa kỹ thuật viên ra vào hố pit để thực hiện công việc kiểm tra hoặc bảo trì thang máy.
Nếu hố pit thang máy được thiết kế âm sàn sẽ thường xuyên tiếp xúc với hơi ẩm và nước ngấm vào từ nền đất. Hố pit bị ngấm nước mà không được phát hiện kịp thời sẽ làm cho độ ẩm trong hố pit tăng, trong nhiều trường hợp mực nước cao có thể tiếp xúc với cabin thang máy, gây gỉ sét, chập điện các thiết bị.

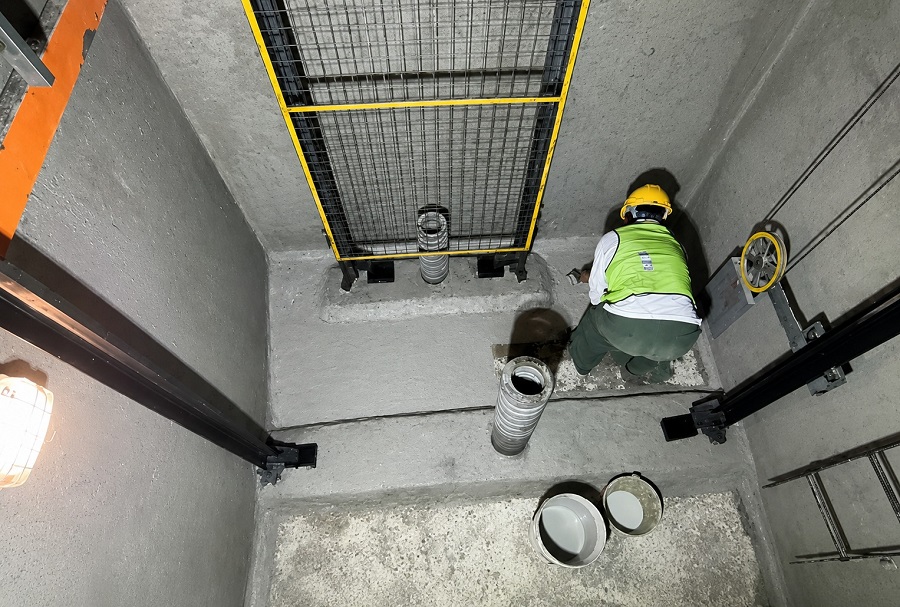

Để đảm bảo hố pit không bị thấm nước, nên thi công chống thấm bên trong và bên ngoài hố thang máy ngay từ đầu. Vật liệu chống thấm được sử dụng phổ biến là sika dạng bột hoặc dạng tấm. Bên cạnh đó, bạn cũng cần làm thêm hố thu nước và đặt máy bơm tự động để phòng ngừa trường hợp nước ngấm vào sẽ kịp thời được bơm ra ngoài.
Chi phí xây dựng hố pit thang máy dao động từ 35 - 70 triệu tùy công nghệ thang và đặc điểm công trình. Chi phí xây hố pit thường không nằm trong chi phí mua thang máy, chủ đầu tư sẽ tự chuẩn bị theo yêu cầu của nhà cung cấp.
Mức chi phí thực tế có thể thay đổi dựa trên một số yếu tố chính:
Bạn đọc xem thêm: Thiết kế phòng kỹ thuật thang máy
Trong trường hợp sửa chữa nhà hoặc hoàn thiện xây thô không có hố pit thang máy, bạn sẽ không thể đào và làm lại móng nhà. Hoặc trường hợp nhà ở vùng đất thấp có nguy cơ bị ngập lụt thì việc làm hố pit âm sâu xuống nền đất là điều cần tránh.

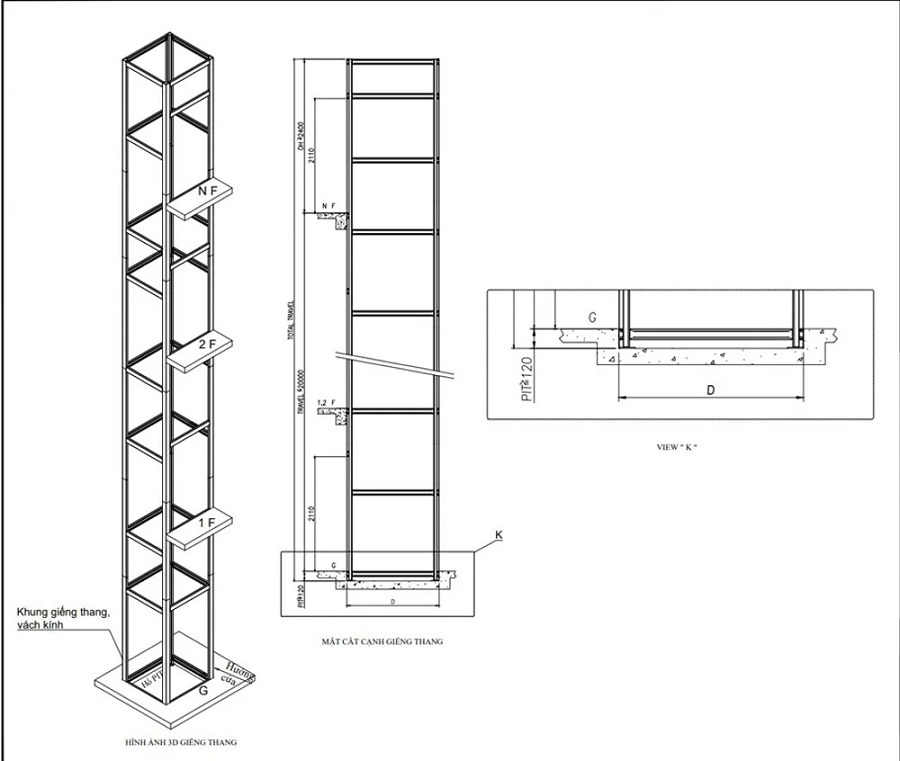

Giải pháp để giải quyết vấn đề lắp đặt thang máy không hố pit hoặc hố pit ngắn. Có 3 loại thang máy không cần hố pit thường dùng cho nhà ở gia đình là thang máy thủy lực, thang máy chân không và thang máy trục vít.
Để giải quyết vấn đề thi công mà không cần đào hố pit thường như sau. Đối với nhà lắp đặt thang máy có hố pit ngắn, để không phải cắt sàn bê tông để làm hố pit thì tại các khu vực lắp thang máy sẽ nâng mặt sàn lên khoảng 10cm bằng độ sâu hố pit.
Trả lời: Thang máy hố pit nông là giải pháp tối ưu cho nhà cải tạo, nhà phố có diện tích hẹp hoặc không thể đào sâu xuống nền móng do vướng móng, đường ống nước hay tầng hầm.
Trả lời: Chiều sâu hố pit thang máy gia đình tiêu chuẩn là 1,4m cho tốc độ thang máy đạt từ 1m/s trở lên.
Trả lời: Bạn có thể làm pit thang máy nổi trên nền hiện tại trong trường hợp pit không đào được nhưng nên tôn nền tạo sảnh giả phía trước cửa thang để việc đi lại vận chuyển đồ đạc được dễ dàng.
Qua những thông tin trên, hy vọng bạn đã hiểu rõ hố pit thang máy là gì cũng như những yếu tố cần quan tâm khi thiết kế và thi công hạng mục này. Việc tính toán hố pit phù hợp ngay từ đầu sẽ giúp quá trình lắp đặt thuận lợi, hạn chế phát sinh và đảm bảo điều kiện vận hành cho thang máy.
