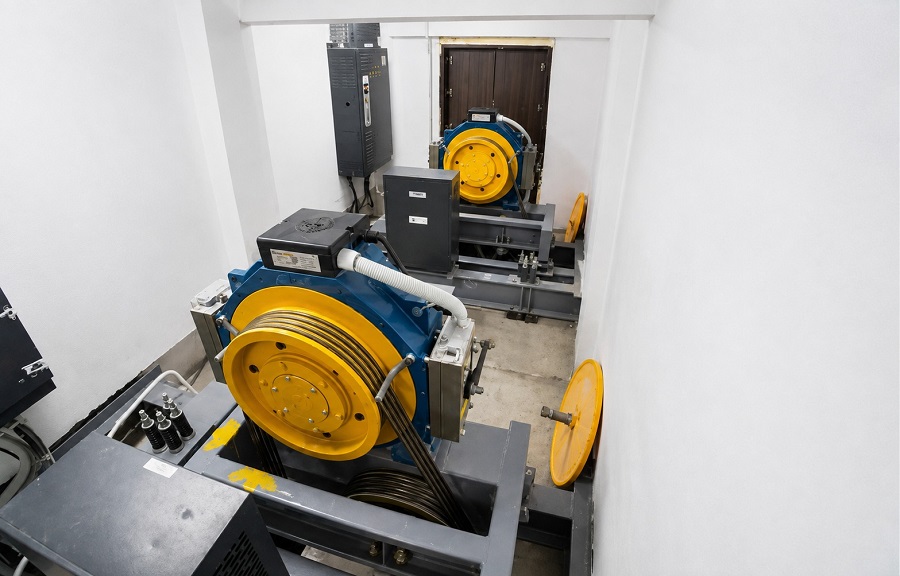

Phòng kỹ thuật thang máy hay là phòng thang máy (machine room) có vị trí nằm ở đỉnh hố thang, nơi đặt toàn bộ các thiết bị quan trọng của một bộ thang máy bao gồm: máy kéo, tủ điều khiển, thiết bị khống chế vượt tốc, bộ lưu điện. Vì là nơi lưu trữ nhiều bộ phận quan trọng của thang máy nên việc thi công phòng máy đúng kỹ thuật là rất quan trọng.
Tùy thuộc vào từng loại thang máy mà phòng máy sẽ có cấu trúc và vị trí khác nhau.
Chi tiết sự khác biệt bạn đọc tham khảo bài chia sẻ về sự khác biệt giữa thang có phòng máy và thang không phòng máy của Trường Sinh.
Phòng thang máy cần đảm bảo chiều cao phù hợp với kích thước và tải trọng thang máy. Thang máy có tải trọng càng lớn, sử dụng máy kéo to thì yêu cầu kích thước phòng máy càng lớn. Bạn đọc có thể tham khảo kích thước phòng kỹ thuật thang máy như sau:
Ví dụ nếu 1 chiếc thang máy có kích thước là 1500 x 1500mm, có tải trọng 350kg thì kích thước phòng máy phải tối thiểu đạt 1500mm (rộng) x 1500mm (sâu) x 1400mm (cao). Nếu có thể thì hãy xây phòng kỹ thuật thang máy càng rộng càng tốt để thuận tiện trong quá trình bảo dưỡng, cứu hộ khi cần thiết.
Bạn đọc tham khảo thêm: Chi tiết kích thước thang máy gia đình phổ biến
Khi xây dựng phòng kỹ thuật thang máy, cần phải đáp ứng những yêu cầu như sau:

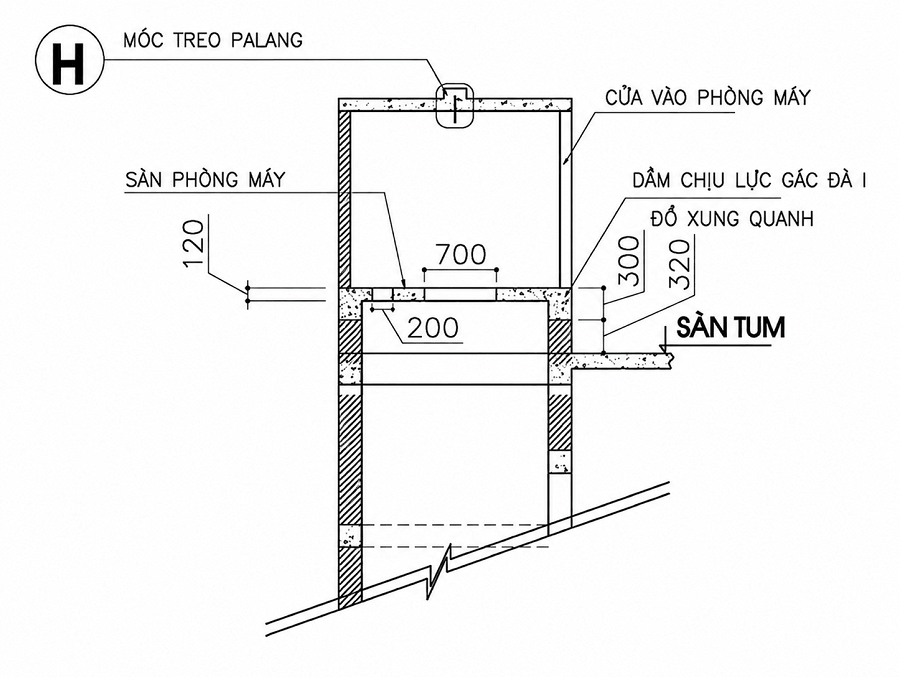

Chiều cao tính từ mặt sàn tầng cuối cùng có cửa thang đến sàn phòng máy được gọi là chiều cao OH. Chiều cao OH sẽ được quyết định bởi những yếu tố sau:
Với thang máy gia đình thì chiều cao OH tối thiểu là 3500mm. Điều này có nghĩa là khoảng cách từ mặt sàn tầng cuối cùng đến sàn phòng máy là 3500mm (3,5m).
Thực tế, mặt sàn phòng máy không phải chịu tải cho toàn bộ hệ thống thang mà là hệ thống dầm 4 phía bao quanh dưới mặt sàn phòng máy. Chính vì khi đổ bê tông sàn chỉ cần có độ dày khoảng 120mm là phù hợp.
Khi này, lực tải sẽ chịu xuống hệ thống dầm này, chuyển sang hệ thống cột của hố thang, các hệ dầm cột và cột nhà xung quanh vị trí hố thang.

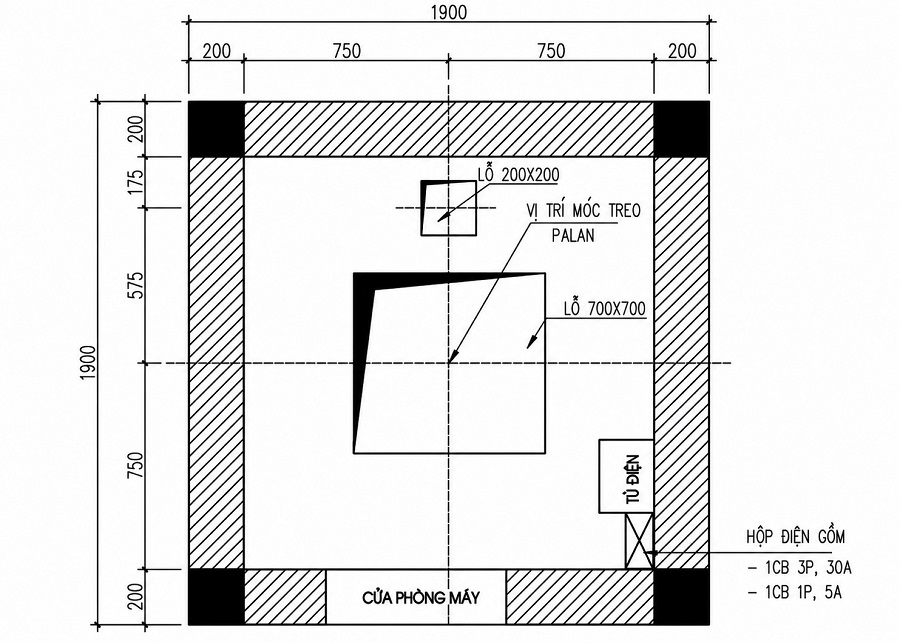

Khi đổ bê tông sàn phòng máy thì không được đổ kín toàn bộ, phải chừa trống ít nhất 2 lỗ kỹ thuật. Với thang máy gia đình thì có một lỗ có kích thước là 200 x 200mm (để xỏ cáp xuống đối trọng) và 1 lỗ có kích thước 700 x 700mm (nơi xỏ cáp xuống cabin và để kéo đồ khi lắp đặt).
Vị trí hai lỗ kỹ thuật trên sàn phòng máy sẽ phụ thuộc vào kích thước hố thang và kiểu bố trí đối trọng (đối trọng đặt bên hông hay đặt phía sau).
Móc treo pa lăng dùng để phục vụ cho việc vận chuyển thiết bị và được dùng trong những sửa chữa sau này. Móc treo pa lăng không được thiết kế cho việc vận hành nên cũng không yêu cầu lắp đặt quá cầu kỳ.

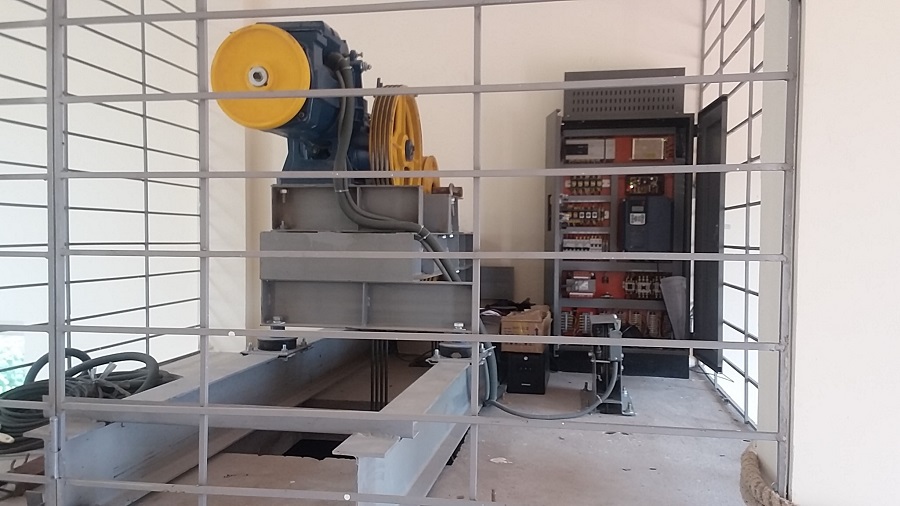

Khi vào thời điểm nắng nóng cộng thêm nhiệt tỏa ra từ các thiết bị khiến cho nhiệt độ phòng máy tăng lên rất cao. Để giải quyết vấn đề này, việc lắp đặt hệ thống cửa thông gió sẽ là phương án được sử dụng rất phổ biến. Với những công trình lớn, thang máy còn được lắp thêm quạt hoặc điều hòa để đảm bảo nhiệt độ phòng máy luôn ổn định.
Khi xây dựng phòng kỹ thuật thang máy cần lưu ý một số điều sau:
Khi thiết kế mặt sàn thang máy cần lưu ý những điều sau:

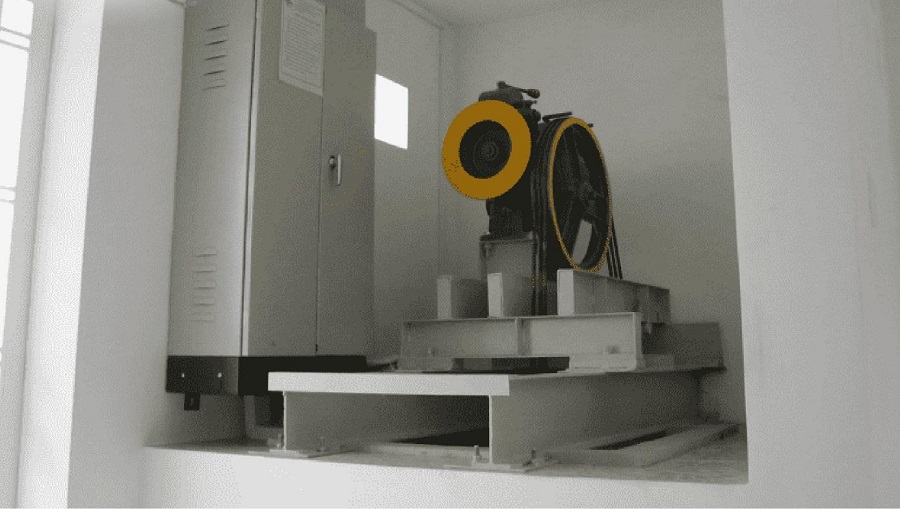

Tường phòng kỹ thuật thang máy sẽ có kích thước phổ biến từ 110mm hoặc 220mm là đạt tiêu chuẩn. Tường bao bọc phía ngoài của dầm cần chừa ra khoảng 110mm để dầm gác đài lên. Trần phòng là nơi chứa các móc treo pa lăng chính giữa hố thang máy. Loại móc này có thể được làm từ thép phi 16 hoặc 18 để tạo hình.
Về hố PIT thang máy sẽ được thiết kế tùy thuộc vào kích thước và chiều sâu của thang máy. Để có thể thi công hố PIT đúng kỹ thuật, bạn cần lưu ý những điều sau:
Chi phí xây phòng thang máy khoảng 15 - 50 triệu. Tùy thuộc vào nhiều yếu tố như diện tích, vật liệu xây dựng, vị trí lắp đặt và yêu cầu kỹ thuật cụ thể của từng loại thang máy. Bên cạnh đó, nếu thang máy là loại có phòng máy thì việc thiết kế trần, dầm đỡ và lối ra vào cũng làm tăng tổng thể ngân sách

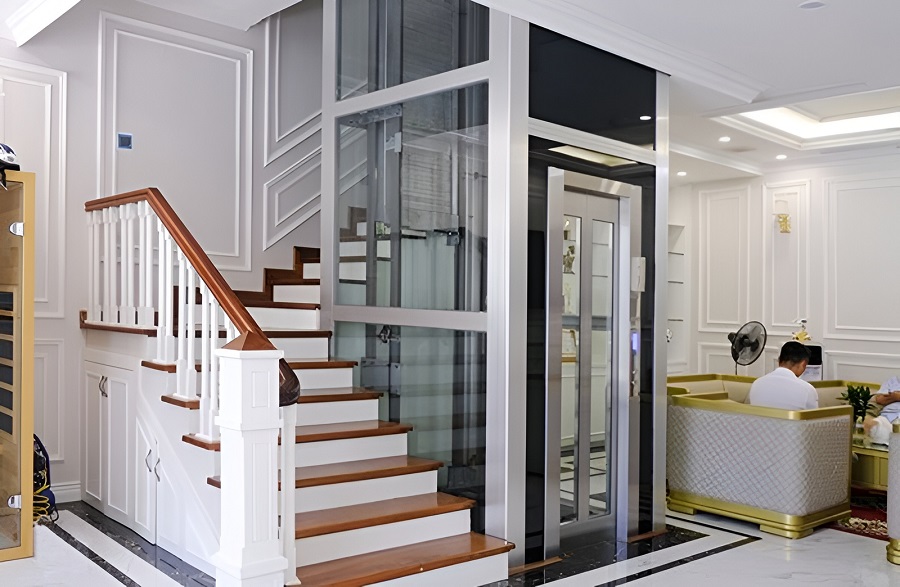

Thang máy gia đình có cần phòng kỹ thuật hay không sẽ phụ thuộc vào loại thang máy được chọn là loại thang có phòng máy hoặc không phòng máy.
Phòng kỹ thuật thang máy cần được tính toán ngay từ giai đoạn thiết kế để đảm bảo đủ không gian cho thiết bị, thuận tiện khi lắp đặt và bảo trì sau này. Nếu bạn đang chuẩn bị xây nhà và chưa biết kích thước, cách bố trí phòng kỹ thuật phù hợp, hãy liên hệ với Trường Sinh để được tư vấn cụ thể và chi tiết!
