Thang máy là gì?
Bạn có thể hiểu đơn giản thang máy là thiết bị vận tải dùng để vận chuyển người, hàng hóa, vật liệu theo phương thẳng đứng (hoặc nghiêng một góc rất nhỏ) giữa các tầng của một tòa nhà, công trình xây dựng, hoặc tàu. Nói ngắn gọn, thang máy là hệ thống cabin (buồng thang) được điều khiển để di chuyển lên xuống trong một giếng thang, giúp tiết kiệm sức lực và thời gian khi đi lại trong các công trình cao tầng.
Trong thực tế, thang máy hiện đại thường hoạt động theo nguyên lý cáp kéo kết hợp đối trọng (phổ biến nhất), hoặc sử dụng hệ thống thủy lực/trục vít. Vì liên quan trực tiếp đến an toàn người dùng, thang máy luôn được trang bị nhiều tính năng bảo vệ và được kiểm soát nghiêm ngặt.
Nếu lần đầu tiếp xúc với thiết bị này, bạn nên nắm các thao tác cơ bản như gọi thang, vào/ra cabin an toàn và xử lý tình huống đơn giản. Tham khảo thêm Hướng dẫn sử dụng thang máy để sử dụng đúng chuẩn và giảm rủi ro.

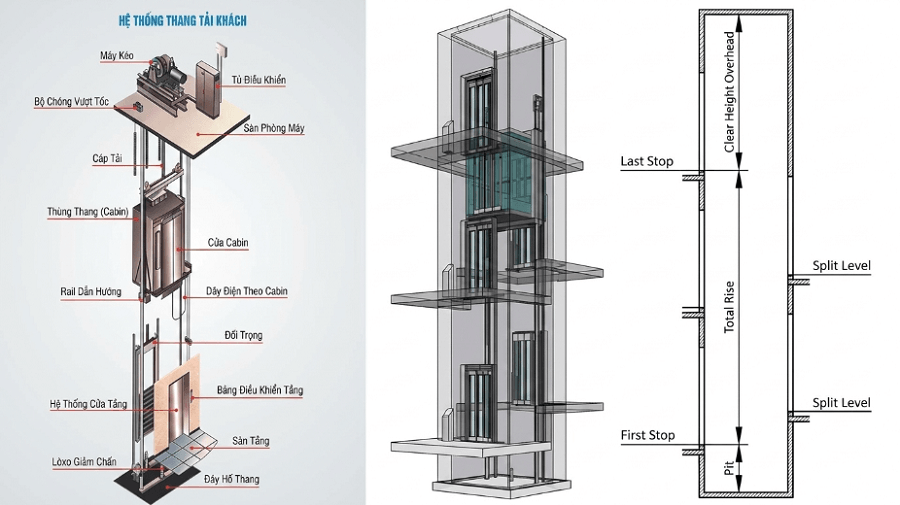

Cấu tạo thang máy gồm những bộ phận nào?
Thang máy (phổ biến nhất là loại cáp kéo) gồm ba phần chính: Phần Cơ khí (thiết bị chuyển động & an toàn), Phần Điều khiển (hệ thống điện) và Phần Xây dựng (hố thang).
Phần Cơ khí (Hệ thống chuyển động và buồng thang)
Đây là các bộ phận vật lý và cơ học giúp thang máy di chuyển và đảm bảo an toàn:
- Máy kéo (Motor): “Trái tim” của thang máy, cung cấp lực kéo để cabin và đối trọng di chuyển lên xuống. Có hai loại: có hộp số (phù hợp tải lớn, tốc độ thấp) và không hộp số (tiết kiệm điện, nhỏ gọn, phù hợp thang máy gia đình và không phòng máy).
- Cabin: Buồng/khoang chứa người hoặc hàng hóa, di chuyển dọc theo giếng thang; bên trong có bảng điều khiển, đèn chiếu sáng và hệ thống liên lạc.
- Đối trọng: Khối kim loại nặng nối với cabin bằng cáp tải, di chuyển ngược chiều cabin; cân bằng khối lượng cabin cộng ~40–50% tải định mức để giảm tải cho motor và tiết kiệm điện.
- Cáp tải: Cáp thép cường độ cao treo cabin và đối trọng, vắt qua puly của máy kéo.
- Ray dẫn hướng (Rail): Thanh thép lắp dọc giếng thang dẫn hướng cabin và đối trọng di chuyển thẳng đứng, tránh lệch.
Phần Điều khiển và An toàn (Hệ thống điện)
Nhóm thiết bị điện/điện tử quyết định hoạt động và an toàn:
- Tủ điều khiển (Control Panel): “Bộ não” chứa bo mạch, relay và biến tần (VVVF) điều khiển tốc độ, hướng di chuyển, xử lý tín hiệu gọi tầng và quản lý toàn bộ hoạt động.
- Thắng cơ (Bộ hãm an toàn/Safety Gear): Kích hoạt bởi bộ chống vượt tốc khi cabin vượt quá tốc độ cho phép; kẹp vào ray dẫn hướng để dừng cabin.
- Hệ thống cửa (Cửa cabin & cửa tầng): Hai cửa chỉ mở khi cabin dừng đúng vị trí; trang bị cảm biến an toàn (photocell) để phát hiện vật cản và tự động mở tránh kẹt.
Trong thực tế, cửa có thể không chịu đóng do vật cản, cảm biến bẩn/lệch hoặc lỗi điều khiển. Xem cách nhận biết và xử lý tại bài viết Thang máy không đóng được cửa.
- Hệ thống cứu hộ tự động (ARD/UPS): Sử dụng nguồn dự trữ (ắc quy) để khi mất điện, hệ thống tự đưa cabin về tầng gần nhất và mở cửa cho người bên trong thoát an toàn.
Phần Xây dựng (Kết cấu cố định)
Không gian kiến trúc cần thiết để lắp đặt thang máy:
- Giếng thang (Hố thang): Không gian cố định, thẳng đứng nơi cabin và đối trọng di chuyển.
- Hố PIT: Phần hố dưới sàn tầng thấp nhất; lắp giảm chấn (buffer) để đỡ cabin khi vượt hành trình.
- Phòng máy (Machine Room) hoặc OH (Over Head):
- Phòng máy: Thường ở đỉnh giếng thang (đối với thang có phòng máy), đặt motor kéo và tủ điều khiển.
- OH (không gian phía trên): Khoảng không từ sàn tầng trên cùng đến đỉnh giếng thang, lắp thiết bị dẫn hướng và giới hạn hành trình.
Nguyên lý hoạt động của thang máy
Thang máy có loại cáp kéo (phổ biến ở công trình lớn) và các công nghệ dùng cho gia đình như trục vít, thủy lực. Để bạn dễ hình dung, có hai nhóm chính: loại cáp kéo (phổ biến ở công trình lớn) và các công nghệ dành cho gia đình như trục vít, thủy lực.
Thang máy cáp kéo (phổ biến nhất)
- Cấu trúc: Cabin nối với đối trọng bằng cáp tải, vắt qua puly gắn với motor; đối trọng có khối lượng gần bằng cabin cộng thêm ~40–50% tải định mức.
- Hoạt động: Khi nhận tín hiệu gọi tầng, motor làm puly quay kéo cáp để cabin di chuyển; cabin lên thì đối trọng xuống và ngược lại. Nhờ cân bằng khối lượng, motor chỉ cần thắng ma sát và phần chênh nên tiết kiệm năng lượng.
- Dừng tầng: Hệ thống điều khiển giảm tốc và phanh điện từ giúp cabin dừng chính xác.
Thang máy gia đình (công nghệ khác)
- Trục vít: Cabin gắn với đai ốc trượt theo trục vít lớn; motor quay trục vít làm cabin lên xuống, không cần đối trọng và hố PIT.
- Thủy lực: Cabin được nâng nhờ piston đẩy bằng áp suất dầu; khi đi xuống, dầu xả về bình chứa và cabin hạ theo trọng lượng của nó.
Trong quá trình vận hành, thang máy có thể hiển thị các mã cảnh báo để người dùng và kỹ thuật viên chẩn đoán nhanh tình trạng thiết bị. Bạn nên lưu lại Bảng mã lỗi thang máy để tra cứu khi cần, giúp xử lý ban đầu và liên hệ bảo trì kịp thời.
Kích thước thang máy gia đình tiêu chuẩn
Dưới đây là thông số kích thước thang máy gia đình tiêu chuẩn bạn đọc có thể tham khảo để lựa chọn kích thước phù hợp với công trình của mình.Kích thước thang máy gia đình có hố PIT
Bạn đọc tham khảo kích thước thang máy gia đình có hố PIT với các tải trọng phổ biến gồm: 200kg, 250kg, 300kg, 350kg, 450kg và 550kg:| Tải trọng | Loại thang máy / Đối trọng | Kích thước hố Pit (R x S) | Kích thước cabin (R x S x C) | Kích thước cửa (R x C) |
| 200kg | Tiêu chuẩn | 1300 x 1100mm | 900 x 600 x 2200mm | 600 x 2100mm |
| 250kg | Đối trọng sau | 1400 x 1300mm | 1000 x 800 x 2200mm | 650 x 2100mm |
| 250kg | Đối trọng hông | 1600 x 1100mm | 1000 x 800 x 2200mm | 750 x 2100mm |
| 300kg | Đối trọng sau | 1500 x 1400mm | 1100 x 900 x 2300mm | 700 x 2100mm |
| 300kg | Đối trọng hông | 1700 x 1200mm | 1100 x 900 x 2300mm | 800 x 2100mm |
| 350kg | Tiêu chuẩn | 1500 x 1500mm | 1100 x 1000 x 2300mm | 700 x 2100mm |
| 450kg | Đối trọng sau - hố hẹp | 1500 x 1800mm | 1100 x 1300 x 2300mm | 700 x 2100mm |
| 450kg | Đối trọng sau - hố rộng | 1800 x 1500mm | 1400 x 1000 x 2300mm | 800 x 2100mm |
| 450kg | Đối trọng hông | 2000 x 1300mm | 1400 x 1000 x 2300mm | 800 x 2100mm |
| 550kg | Tiêu chuẩn | 1800 x 1600mm | 1400 x 1050 x 2300mm | 800 x 2100mm |
Kích thước thang máy gia đình không hố PIT
Dưới đây là kích thước thang máy gia đình không hố PIT phổ biến hiện nay bạn đọc có thể tham khảo:| Tải trọng | Kích thước hố thang (R x S) | Kích thước cabin (R x S x C) | Kích thước của (R x C) | Chiều cao OH |
| 200kg | 1200 x 1200mm | 700 x 800 x 2200mm | 600 x 2000mm | Trên 2700mm |
| 250kg | 1300 x 1300mm | 950 x 750 x 2300mm | 600 x 2100mm | Trên 2900mm |
| 300kg | 1400 x 1400mm | 1000 x 850 x 2300mm | 650 x 2100mm | Trên 2900mm |
| 350kg | 1500 x 1500mm | 1100 x 950 x 2300mm | 700 x 2100mm | Trên 3500mm |
| 400kg | 1500 x 1600mm | 1100 x 1050 x 2300mm | 700 x 2100mm | Trên 3500mm |
| 450kg | 1600 x 1600mm | 1200 x 1050 x 2300mm | 750 x 2100mm | Trên 3700mm |
Để hiểu rõ hơn về các thông số kỹ thuật cũng như lựa chọn kích thước phù hợp với từng công trình, bạn đọc có thể tham khảo bài viết Kích thước thang máy gia đình đúng chuẩn kèm bản vẽ chi tiết để xem đầy đủ thông tin và bản vẽ minh họa cụ thể.
Sự khác biệt giữa thang máy gia đình và thang máy công cộng
Thông thường, thang máy gia đình sẽ có một số điểm khác so với thang máy công cộng có thể kể đến như:| Tiêu chí | Thang máy gia đình | Thang máy công cộng |
| Công trình phù hợp | Dùng cho nhà ở, nhà phố, biệt thự | Dùng cho tòa nhà chung cư, khách sạn, trung tâm thương mại |
| Tải trọng | 200 – 550 kg (2 – 6 người) | 630 kg – trên 2000 kg |
| Kích thước | Nhỏ gọn | Lớn |
| Tốc độ | 0.2 - 0.5 m/s | 1.0 - 3.0 m/s hoặc hơn |
| Nguồn điện | 1 pha (220V) | 3 pha (380V) |
| Chi phí lắp đặt và vận hành | Thấp hơn, dễ lắp đặt và sử dụng | Cao hơn, yêu cầu kỹ thuật lắp đặt phức tạp |

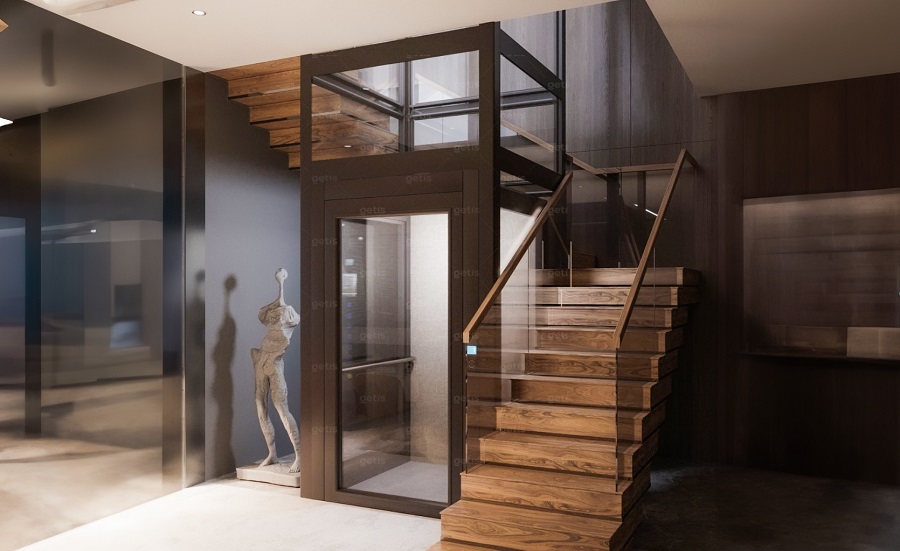

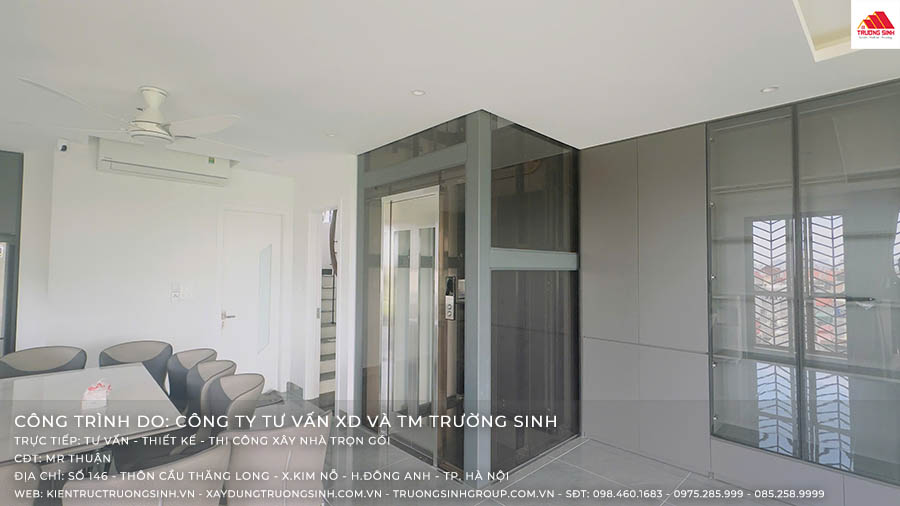

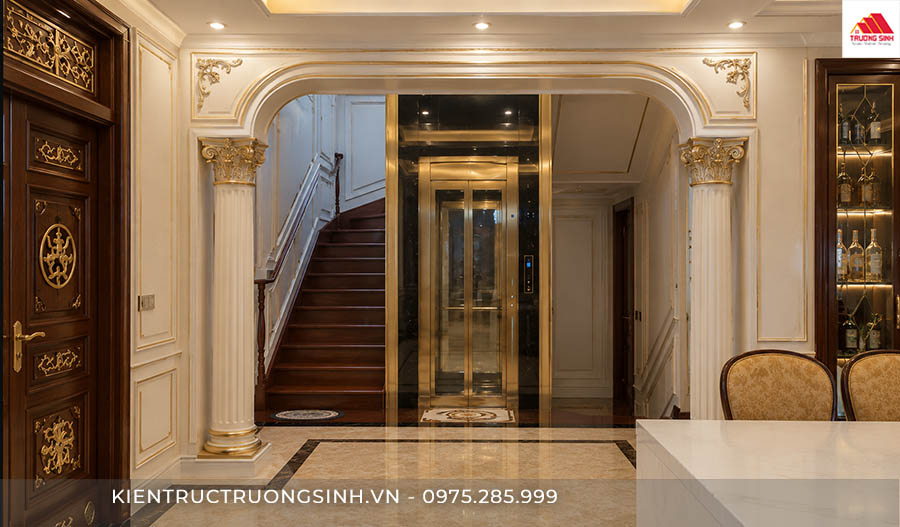

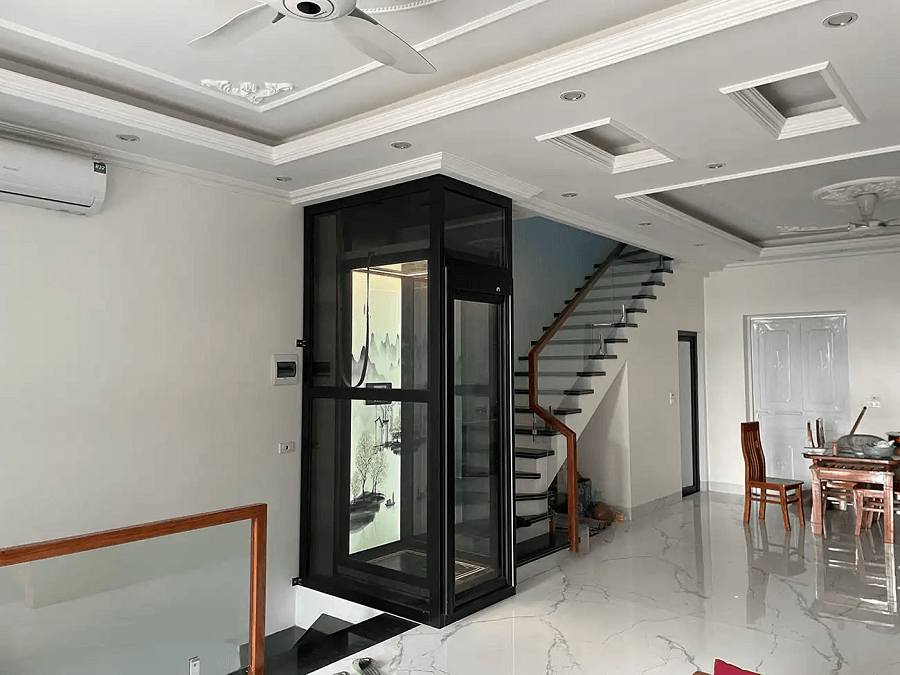

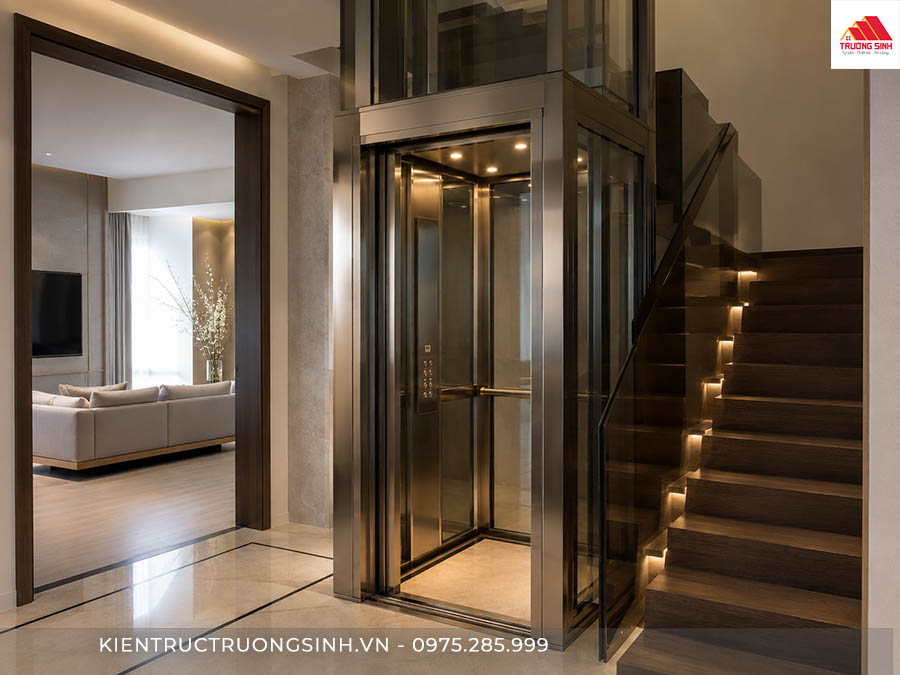

Top 5 mẫu thang máy đẹp, chuẩn xu hướng
Trường Sinh gửi tới quý khách hàng những mẫu thiết kế thang máy đẹp được ưa chuộng tại gia đình, nhà phố, biệt thự và các công trình hiện đại ngày nay.
Tham khảo một số sản phẩm thang máy gia đình
Bạn đọc có thể tham khảo một số sản phẩm thang máy gia đình phổ biến hiện nay với đầy đủ các thông số kỹ thuật:
| Tên sản phẩm | Thông số kỹ thuật | Ảnh minh họa |

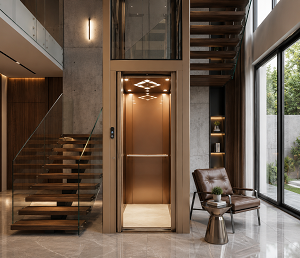

| Thang máy mini 250kg | - Tải Trọng: 200Kg - Tốc độ: 24m/phút ~ 0,4 m/s - Hố Pit Sâu: 30cm - Hố Thang Nhỏ: 1150*1150mm - Hố Thang Lớn: 1300*1400mm - Khung bao & Vách: Thép & Nhôm /Kính - Nguồn Điện: 1F/220V /3F/380V |  |

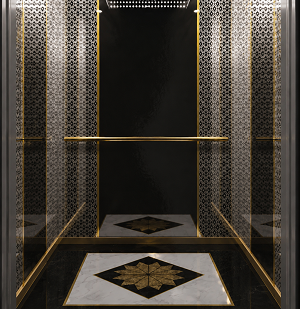

| Thang máy Mitsubishi 350kg | - Kích thước hố PIT: 1500mm x 1500mm (R x S) - Kích thước Cabin: 1100mm x 900mm (R x S). - Kích thước cửa Cabin: 650mm x 2100mm (R x CS). - Số người tải tối đa: 5 người |  |

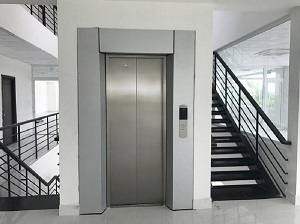

| Thang máy Fuji 350kg | - Kích thước giếng thang: 1500mm (rộng) × 1500mm (sâu) - Kích thước cabin: 1100mm × 1000mm × 2200mm (cao) - Cửa cabin: 700mm (rộng) × 2100mm (cao) - Độ sâu hố PIT tối thiểu: 550mm - Chiều cao OH: 3500mm (thang có phòng máy) và 4000mm (thang không phòng máy) |  |

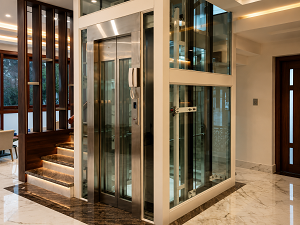

| Thang máy Mitsubishi 400kg | - Vận hành: Simplex – Hệ điều khiển đơn - Tải trọng: 400 kg - Tốc độ: 45 mét/phút (1 m/s) - Phòng máy: Không phòng máy - Nguồn điện thang máy: 03 phase – 4 dây – 380VAC – 50Hz - Nguồn điện chiếu sáng: 01 phase – 220VAC – 50Hz |  |

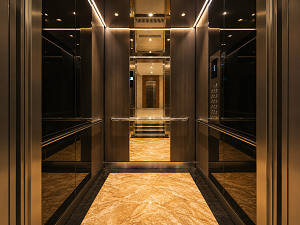

| Thang máy Fuji 450kg | - Tải trọng: 450Kg - Tủ điện: 5.5 KW - Tốc độ: 60 m/ph - Kích thước hố thang máy: 1600 x 1750 - Kích thước Cabin: W = 900 - 1200 D = 1000 - 1200 - Kích thước cửa: CO 700 – 800 |  |
Báo giá thang máy đầy đủ, chi tiết 2026
Dưới đây, Trường Sinh xin gửi tới quý khách hàng báo giá thang máy chi tiết được cập nhật mới nhất:Lưu ý: Bảng giá trên chỉ mang tính chất tham khảo
Báo giá thang máy gia đình theo tải trọng
| Tải trọng | Số người | Số tầng phù hợp | Giá tham khảo (VNĐ) |
| 200kg (mini) | 2 - 3 người | 2 - 4 tầng | 260 - 320 triệu |
| 250kg (mini) | 3 - 4 người | 3 - 5 tầng | 280 - 350 triệu |
| 300kg | 4 - 5 người | 3 - 6 tầng | 320 - 370 triệu |
| 350kg | 5 - 6 người | 4 - 7 tầng | 340 - 380 triệu |
| 450kg | 6 - 7 người | 5 - 8 tầng | 350 - 400 triệu |
Báo giá thang máy theo loại
| Loại thang máy | Đặc điểm | Giá dòng Liên Doanh (VNĐ) | Giá dòng Nhập Khẩu (VNĐ) |
| Thang máy kính | Cabin kính cường lực. Khung hố thép/nhôm kính | 430 - 530 Triệu | 800 - 1.8 tỷ |
| Thang máy cáp kéo | Có phòng máy | 270 - 330 Triệu | 750 - 950 Triệu |
| Không phòng máy | 300 - 380 Triệu | 900 Triệu - 1.3 Tỷ | |
| Thang Trục vít/Thủy lực | Truyền động trục vít hoặc piston. Không cần PIT sâu | - | 800 - 1.6 Tỷ |
Báo giá thang máy theo thương hiệu
| Thương hiệu | Phân khúc | Giá tham khảo (VNĐ) |
| Mitsubishi | Liên doanh | 280.000.000 - 380.000.000 |
| Nhập khẩu nguyên chiếc | 700.000.000 - trên 1 tỷ | |
| Fuji | Liên doanh | 260.000.000 - 340.000.000 |
| Nhập khẩu nguyên chiếc | 550.000.000 - 800.000.000 | |
| Hyundai | Liên doanh | 290.000.000 - 380.000.000 |
| Nhập khẩu nguyên chiếc | 800.000.000 - 1.100.000.000 | |
| Schindler | Nhập khẩu nguyên chiếc | 800.000.000 - trên 1.2 tỷ |
| Cibes | Nhập khẩu nguyên chiếc | 1.000.000.000 - trên 2 tỷ |
Đơn vị lắp đặt thang máy gia đình uy tín nhất hiện nay
Trường Sinh là đơn vị lắp đặt thang máy gia đình đáng tin cậy để bạn lựa chọn.
Trong đời sống hiện đại, thang máy đã trở thành thiết bị quan trọng để nâng cao tiện nghi. Khi lựa chọn đơn vị lắp đặt, bạn nên dựa trên các tiêu chí cốt lõi sau:
- Kinh nghiệm và hồ sơ năng lực: Số năm hoạt động, các công trình đã thực hiện (ưu tiên đơn vị chuyên thang máy gia đình).
- Nguồn gốc linh kiện: Động cơ và tủ điều khiển từ thương hiệu lớn, có CO/CQ.
- Dịch vụ hậu mãi: Bảo hành tối thiểu 1 - 2 năm, cam kết bảo trì nhanh chóng, rõ ràng.
- Hệ thống an toàn: Trang bị đầy đủ tính năng bắt buộc như cứu hộ tự động (ARD/UPS), photocell, và kiểm định an toàn trước khi đưa vào sử dụng.
Với những tiêu chí khắt khe này, Trường Sinh cung cấp dịch vụ lắp đặt thang máy gia đình trọn gói, đảm bảo an toàn, thẩm mỹ và đồng hành cùng khách hàng trong suốt quá trình sử dụng. Với kinh nghiệm thi công hàng nghìn công trình trọn gói, chúng tôi cam kết mang đến cho gia đình bạn một không gian sống tiện nghi và đẳng cấp.
