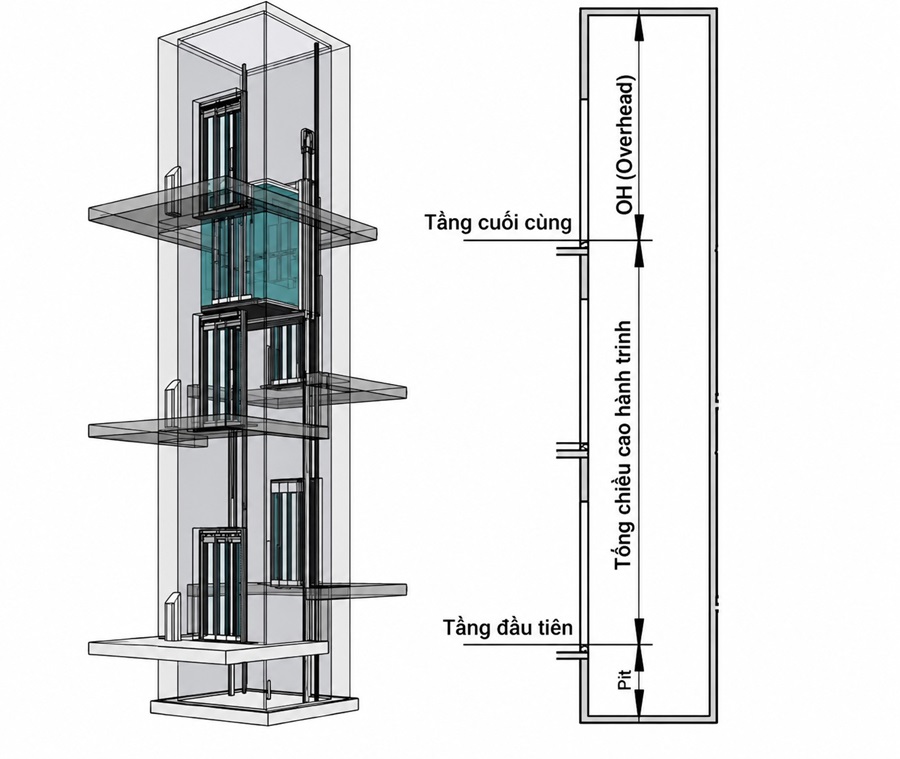

OH thang máy hay chiều cao Overhead là một phần kích thước của hố thang. Đối với thang máy có phòng máy, chiều cao OH được tính từ mặt sàn hoàn thiện của tầng trên cùng có cửa thang máy tới dưới sàn phòng máy. Đối với thang không phòng máy thì chiều cao OH sẽ được tính tới vị trí móc treo trên đỉnh giếng thang.
Chiều cao OH là một trong những thành phần quan trọng khi thiết kế và lắp đặt thang máy. Nếu chiều cao OH không đảm bảo theo tiêu chuẩn thì sẽ ảnh hưởng tới hoạt động của thang máy hoặc thậm chí là không thể lắp thang máy.
OH thang máy cần phải có những quy tắc tiêu chuẩn chung nhằm đáp ứng được những yêu cầu như sau:
Bạn đọc tham khảo: Bản vẽ kết cấu hố pit thang máy

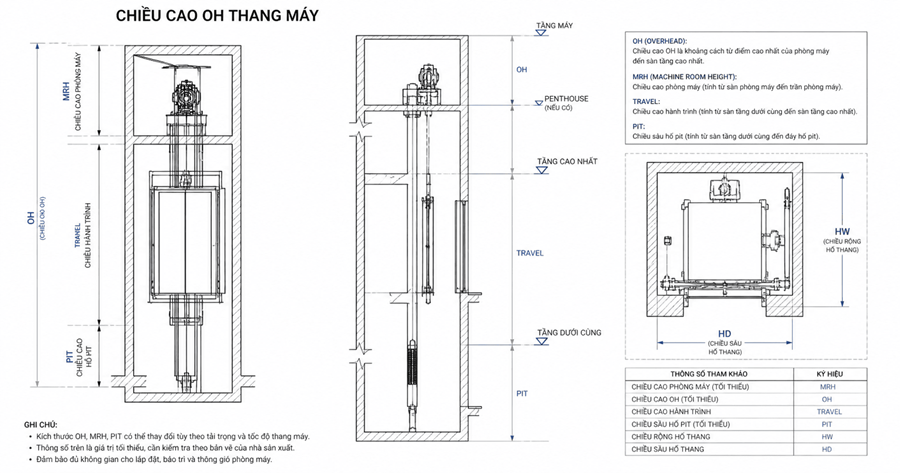

Chiều cao OH thường được quy định bởi các quy định và tiêu chuẩn an toàn thang máy. Thông thường tại hầu hết các quốc gia, OH thang máy tiêu chuẩn khoảng 3,8 - hơn 4 mét. Tuy nhiên tùy từng thang máy mà sẽ có quy định về OH khác nhau.
Bạn đọc có thể tham khảo bảng chiều cao như sau:
| Loại thang máy | OH tiêu chuẩn |
| Có phòng máy | 3.8 - 4.2m |
| Không phòng máy - nhập khẩu | 3.75 - 4.0m |
| Không phòng máy - liên doanh | 3.6 - 4.2m |
Ngoài ra, bạn đọc có thể tham khảo chiều cao OH tiêu chuẩn theo từng loại thang máy gồm:
| Loại thang máy | OH tiêu chuẩn |
| Thang máy gia đình | 3.5 - 3.8m |
| Thang máy tải khách | 4.2 - 4.5m |
Xem thêm: Kích thước thang máy gia đình phổ biến
Với trường hợp OH thấp sẽ khoảng 2.4 - 2.8m, phù hợp với nhà cải tạo hoặc nhà có chiều cao hạn chế.
Giải pháp tối ưu nếu OH thấp như sau:
* Lưu ý: Bảng kích thước trên chỉ mang tính chất tham khảo, OH không có một kích thước cố định cho mọi loại thang máy. Quý bạn đọc vui lòng liên hệ với đơn vị cung cấp và lắp đặt để được tư vấn.
Cách xác định OH sẽ khác nhau tùy vào việc thang máy có phòng máy hay không:
Bạn có thể tham khảo bảng so sánh tổng quan ở dưới đây:
| Tiêu chí | Thang máy có phòng máy | Thang máy không phòng máy |
| Cách tính OH | Tính từ mặt sàn tầng trên cùng có cửa thang máy đến mặt sàn phòng máy | Tính từ mặt sàn tầng trên cùng có cửa thang máy đến điểm cao nhất cần xét trong giếng thang |
| Không gian phía trên | Cần xây phòng máy riêng | Không cần phòng máy riêng |
| OH tham khảo | Chiều cao OH tối thiểu thường 3.500mm và chiều cao phòng máy tối thiểu là 1.400mm | Chiều cao OH tối thiểu là 2.350 - 2.500mm |
| Phù hợp với | Công trình có đủ chiều cao | Nhà phố, nhà cải tạo, công trình hạn chế chiều cao |

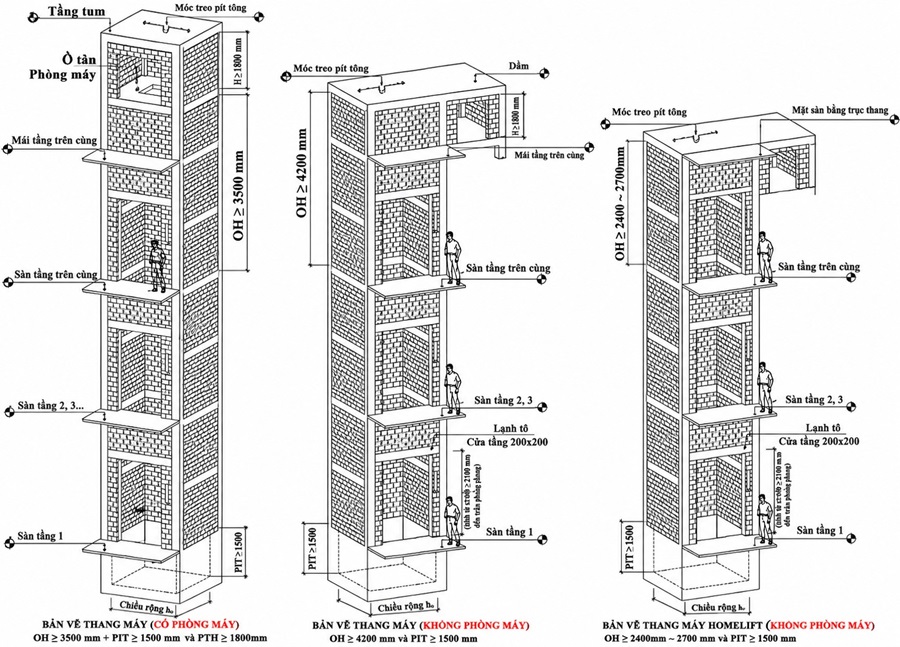

Chiều cao OH sẽ bị ảnh hưởng đến những yếu tố sau:
Trong trường hợp nhà đang xây mới, bạn nên kiểm tra OH ngay từ giai đoạn thiết kế để kiến trúc sư và đơn vị thang máy sẽ tính toán chính xác chiều cao tầng trên cùng, hố pit, kích thước giếng thang và vị trí cửa tầng.

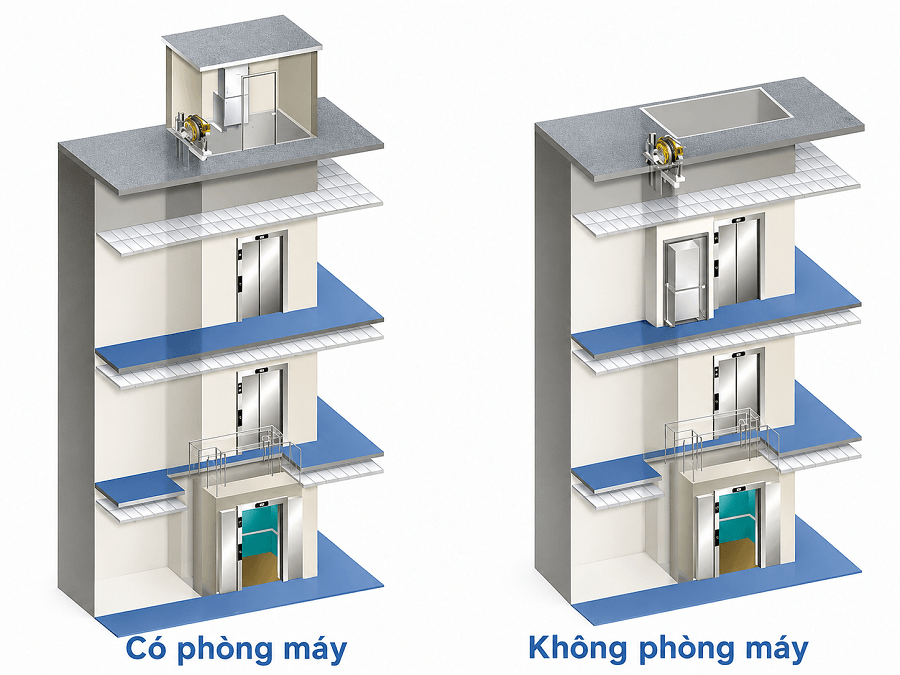

Nếu là nhà cải tạo thì việc chọn thang sẽ khó khăn hơn và không phải công trình nào cũng đủ chiều cao để lắp thang máy có phòng máy hoặc dòng thang yêu cầu OH lớn. Để giải quyết vấn đề này, hãy sử dụng thang máy không phòng máy, thang máy trục vít sẽ là lựa chọn phù hợp.
Đối với nhà phố, nhà thấp tầng hoặc công trình đã có kết cấu hoàn thiện, nên cân nhắc các phương án thang máy có yêu cầu OH và hố PIT phù hợp với không gian hiện có. Khảo sát thực tế trước khi lựa chọn sẽ giúp xác định chính xác kích thước giếng thang, chiều cao OH và độ sâu PIT, từ đó hạn chế việc phải cải tạo hoặc phát sinh chi phí trong quá trình thi công.
OH thang máy là thông số quan trọng cần được xác định chính xác ngay từ khi thiết kế giếng thang. Chiều cao OH phù hợp sẽ giúp đảm bảo an toàn, khả năng vận hành và thuận tiện bảo trì trong quá trình sử dụng. Nếu bạn đang có nhu cầu lắp đặt thang máy, hãy liên hệ với Trường Sinh qua hotline 0975.258.999 để được tư vấn chi tiết!
